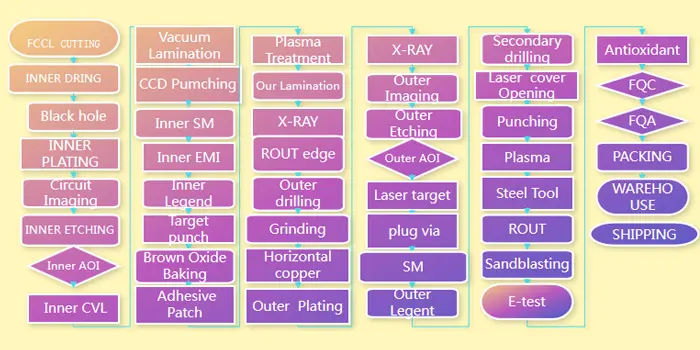

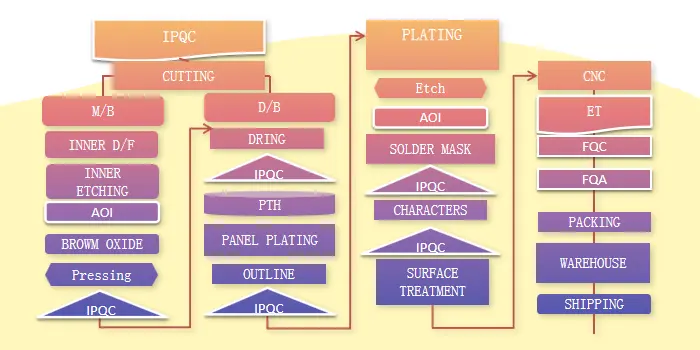

projeto |
Parâmetros |
|
Número de camadas |
1-40 camadas |
|
Tamanho máximo do PCB |
730mm*630mm |
|
Espessura do PCB acabado |
0,3 mm ~ 5,0 mm |
|
Tamanho do furo mecânico |
0,15 mm ~ 6,5 mm |
|
Tamanho da broca a laser |
75μm~150μm |
|
Espessura máxima de cobre |
10 onças |
|
Espessura do núcleo mais fina |
0,05 mm |
|
Largura mínima da linha (cobre de superfície 20±3) |
0,05mm/2mil |
|
Espaçamento mínimo entre linhas (cobre de superfície 20±3) |
0,05mm/2mil |
|
Anel de circuito mínimo |
3mil |
|
Tolerância mínima de contorno |
±0,1 mm |
|
projeto |
Capacidades do processo de produção em massa |
Capacidade de alcance extremo |
|
Tamanho máximo |
630*730mm |
630*730mm |
|
Tolerância de posição do furo |
±0,05 mm |
±0,038mm |
|
Tamanho da abertura mecânica |
Ø0,2mm~Ø6,5mm |
Ø0,15mm~Ø6,5mm |
|
Tamanho da broca a laser |
100μm |
Ø75μm~Ø150μm |
|
Tamanho mínimo do furo do slot |
Ø0,50mm |
Ø0,45mm |
|
Tolerância de tamanho PTH |
±0,075mm |
±0,05 mm |
|
Tolerância de tamanho NPTH |
±0,05 mm |
±0,05 mm |
|
projeto |
Capacidades do processo de produção em massa |
Capacidade de alcance extremo |
|
tamanho de produção do processo de galvanoplastia |
≤730 mm |
≤735 mm |
|
Espessura do processo de galvanoplastia |
0,3 mm ~ 2,0 mm |
0,2 mm ~ 2,4 mm |
|
Espessura do furo de cobre |
13μm~25μm |
13μm~40μm |
|
Uniformidade da espessura do cobre superficial |
R≤0,004mm |
R≤0,002 mm |
|
Uniformidade da espessura do cobre do furo |
±0,005 mm |
±0,003mm |
|
capacidade de profundidade de furo passante |
8:1 |
10:1 |
|
Capacidade de profundidade de furo cego |
0,8:1 |
1:1 |
|
projeto |
Capacidades do processo de produção em massa |
Capacidade de alcance extremo |
|
Espessura da placa de circuito impresso |
0,075 ~ 5,0 mm |
0,05 ~ 5,0 mm |
|
Expor tolerância de posição |
±0,015 mm |
±0,008 mm |
|
Anel de furo mínimo |
Unilateral≥0,04 mm |
Unilateral≥0,03 mm |
|
Largura mínima de linha/espaçamento entre linhas de cobre base de 1/3 OZ |
0,05mm/0,05mm |
0,045mm/0,045mm |
|
Largura mínima de linha/espaçamento entre linhas de cobre base de 1/2 OZ |
0,075mm/0,075mm |
0,05mm/0,05mm |
|
Tolerância de gravação de cobre base de 1 onça |
0,1mm/0,1mm |
0,075mm/0,075mm |
|
Tolerância de gravação de cobre inferior de 1/3 OZ |
±0,005 mm |
±0,005 mm |
|
Tolerância de gravação de cobre inferior de 1/2 OZ |
±0,005 mm |
±0,005 mm |
|
ITEM |
Capacidade geral |
Capacidade especial |
|
Tamanho máximo |
50x50mm-810×490mm |
810×490mm |
|
PASSO Mínimo |
0,4 mm-4 mm |
0,38 mm3,8 mm |
|
Distância mínima do PIN |
0,15mm |
0,14 mm |
|
Diâmetro mínimo BGA |
0,25MM |
0,22MM |
|
Tamanho mínimo dos componentes |
CHIP 0201 |
01005 CHIP |
|
Tamanho máximo dos componentes |
32mm |
45mm |
|
Altura máxima dos componentes SMT |
≤10mm |
13mm |
|
controlar a precisão da espessura da pasta de solda |
±0,04mm |
±0,03 mm |
|
precisão offset da impressão de pasta de solda |
±0,05 mm |
±0,025mm |
|
Precisão da migração de elementos |
≤0,15 mm |
≤0,10 mm |
|
precisão do elemento para flutuar alto |
≤0,15 mm |
≤0,10 mm |
|
Distância mínima entre componentes e peças |
0,3 mm |
0,25mm |
|
Distância mínima entre componentes e peças(Form-In-Place) |
≥0,6 mm |
0,4 ~ 0,6 mm |
|
espaçamento mínimo entre peças e teste(Form-In-Place) |
≥0,7 mm |
0,5 ~ 0,7 mm |
|
largura mínima de cola (Form-In-Place) |
0,8mm8 |
0,6mm6 |
|
distância mínima entre as peças e a borda da forma (Form-In-Place) |
≥1 mm |
0,7~1mm |
