Os equipamentos de fabricação de semicondutores dependem de sistemas de controle eletrônico estáveis para coordenar módulos de movimento, sensores, unidades de inspeção, circuitos de energia e processamento de dados em alta velocidade. A PCB dentro dessas máquinas é necessária para manter um desempenho elétrico consistente durante longos ciclos de produção, onde mesmo pequenas variações na transmissão do sinal ou na confiabilidade da conexão podem afetar a precisão do equipamento.
Ao contrário das placas de controle industriais comuns,SPCB emicondutor e PCBAos produtos geralmente envolvem maior densidade de circuito, controle de processo mais rígido e requisitos de confiabilidade mais rígidos. As placas usadas em equipamentos de inspeção de wafers, sistemas de teste de semicondutores e máquinas de embalagem de chips geralmente combinam circuitos digitais de alta velocidade, circuitos analógicos de precisão e funções de gerenciamento de energia em espaços limitados.
Shenzhen Aisen Eletrônica Co., Ltd.fabrica soluções de PCB semicondutores, incluindo PCB multicamadas, PCB HDI, PCB rígido-flexível e montagem de PCBA. Com capacidade de fabricação de PCB de 1 a 40 camadas, tecnologia de perfuração a laser, equipamentos de exposição de alta precisão, sistemas de inspeção automatizados e linhas de produção SMT, a Aisen oferece suporte a fabricantes de equipamentos semicondutores desde o desenvolvimento de protótipos até a produção em volume.
Aplicações de PCB de semicondutores em equipamentos de fabricação
Equipamentos semicondutores são uma combinação de precisão mecânica, controle eletrônico e processamento de dados. O PCB serve como base elétrica que conecta diferentes módulos funcionais.
Equipamento de teste
PCB para equipamento de teste de semicondutores
O Equipamento de Teste Automático (ATE) usado na produção de semicondutores requer PCBs capazes de lidar com sinais de teste de alta velocidade, controle de tempo preciso e distribuição de energia estável.
Em comparação com placas de controle industrial padrão, os designs de PCB de equipamentos de teste de semicondutores geralmente contêm mais camadas de sinal e maior densidade de componentes.
Aplicações típicas:
- Sistemas de teste de chips
- Placas de teste IC
- Equipamento de teste de queima
- Equipamento de medição de semicondutores
Inspeção
PCB para sistemas de inspeção de wafers
O equipamento de inspeção de wafer depende de controle eletrônico altamente preciso para processar sinais ópticos, feedback de sensores e dados de posicionamento.
A PCB usada nesses sistemas precisa de excelente integridade de sinal porque características elétricas instáveis podem influenciar a precisão da medição. Roteamento de alta densidade, impedância controlada e estruturas de microvia confiáveis são comumente necessários.
Principais considerações de fabricação:
- Alinhamento preciso da camada
- Espessura dielétrica estável
- Interferência de sinal baixo
- Conexão de microvia confiável
Embalagem
PCB para equipamentos de embalagem de semicondutores
Equipamentos de embalagem de semicondutores integram controle de movimento mecânico, gerenciamento de temperatura, sensores e interfaces de comunicação.
Essas máquinas geralmente operam continuamente em ambientes de fábrica, exigindo montagens de PCB com forte estabilidade térmica e confiabilidade mecânica.
A tecnologia Rigid-flex PCB pode ser usada em aplicações onde o espaço de fiação é limitado ou onde são necessárias conexões flexíveis entre módulos móveis.
PCB semicondutor comparado com PCB industrial geral
Embora tanto a PCB de equipamento semicondutor quanto a PCB de controle industrial sejam usadas em sistemas de automação, seus requisitos de fabricação são diferentes.
| Item | PCB industrial geral | Placa de circuito impresso semicondutora |
|---|---|---|
| Função principal | Controle de equipamentos e gerenciamento de energia | Controle de precisão, testes, processamento de dados |
| Complexidade do circuito | Densidade média | Estrutura multicamadas de alta densidade |
| Estrutura comum de PCB | 2-8 camadas | 8-20+ camadas, HDI, rígido-flex |
| Requisito de sinal | Comunicação padrão | Controle de sinal de alta velocidade e precisão |
| Foco na fabricação | Confiabilidade básica | Consistência do processo e estabilidade elétrica |
| Ciclo de vida típico do equipamento | Vários anos | Operação contínua longa |
Para fabricantes de equipamentos semicondutores, a consistência do PCB é muitas vezes mais importante do que simplesmente alcançar um baixo custo de produção.
Desafios de fabricação de PCB semicondutores
#1
Fabricação de circuitos de alta densidade
Os equipamentos semicondutores continuam a integrar mais funções em unidades de controle menores. As estruturas tradicionais de PCB podem não fornecer espaço de roteamento suficiente para circuitos complexos.
Capacidade Aisen:
- Linha/espaço mínimo: 0,05 mm/0,05 mm
- Broca a laser: 75μm-150μm
- Estruturas com alta contagem de camadas
- Montagem de componentes de passo fino
#2
Integridade de sinal e controle de impedância
Muitos sistemas semicondutores incluem processadores de alta velocidade, módulos de comunicação e circuitos de medição de precisão. Mudanças na espessura do cobre, na espessura dielétrica ou na largura da linha podem influenciar o desempenho da impedância.
Aisen controla os principais parâmetros por meio da seleção de materiais, precisão de imagem, controle de gravação e testes elétricos para manter a transmissão de sinal estável.
#3
Confiabilidade sob operação contínua
As fábricas de semicondutores normalmente operam 24 horas por dia, o que significa que o tempo de inatividade do equipamento pode criar perdas significativas de produção.
A confiabilidade do PCB depende de:
- Qualidade da parede do furo
- Consistência do revestimento de cobre
- Controle de laminação
- Resistência térmica
- Confiabilidade da junta de solda
Capacidade de fabricação de PCB de semicondutores Aisen
Shenzhen Aisen Eletrônica Co., Ltd.fornece serviços integrados de fabricação de PCB e PCBA para fornecedores de equipamentos semicondutores.
| Capacidade de fabricação | Especificação |
|---|---|
| Contagem de camadas de PCB | 1-40 camadas |
| Tipos de PCB | Multicamadas, HDI, Rígido-flex, FPC |
| Tamanho máximo do PCB | 730 mm × 630 mm |
| Espessura Acabada | 0,3 mm-5,0 mm |
| Tamanho da broca mecânica | 0,15 mm-6,5 mm |
| Microvia Laser | 75μm-150μm |
| Espessura máxima de cobre | 10 onças |
| Linha/espaçamento mínimo | 0,05mm/0,05mm |
| Capacidade PCBA | Especificação |
|---|---|
| Tamanho mínimo do componente | chip 01005 |
| Diâmetro BGA | 0,22 mm especial |
| Passo mínimo | 0,38 mm especial |
| Precisão de posicionamento SMT | ≤0,10mm especial |
| Tamanho máximo de montagem | 810×490mm |
Processo de produção de PCB semicondutor
A produção de PCB de semicondutores requer controle rigoroso desde a fabricação da camada interna até a inspeção final.
Processo de fabricação:
Preparação do material → Imagem da camada interna → Laminação → Perfuração CNC → Perfuração a laser → Revestimento de cobre → Formação de circuito → Máscara de solda → Tratamento de superfície → Inspeção AOI → Teste elétrico
Para placas semicondutoras HDI, a perfuração a laser e o revestimento de microvia são processos críticos porque a confiabilidade afeta diretamente a operação do equipamento a longo prazo.
Equipamento utilizado:
Perfuração CNC de Han Perfuração a laser de Han Exposição ao LDI Gravura cósmica Revestimento de cobre PTH automatizado Inspeção AOI Inspeção de raios XControle de qualidade de PCB semicondutor
Os fabricantes de equipamentos semicondutores exigem fornecedores estáveis de PCB porque falhas nas placas podem interromper sistemas de produção caros. Aisen Electronics opera de acordo com os sistemas de gestão de qualidade ISO9001, ISO14001 e IATF16949.
Métodos de inspeção
- Teste de impedância
- Inspeção AOI
- Inspeção de raios X
- Análise de espessura de cobre
- Inspeção de furo
- Teste de alta corrente
- Análise metalográfica
Objetivos de qualidade
- Rendimento do produto≥99,8%
- Entrega dentro do prazo≥99%
- Taxa de reclamação≤0,5%
Principais fatores de confiabilidade
- Qualidade da parede do furo
- Consistência do revestimento de cobre
- Controle de laminação
- Resistência térmica
- Confiabilidade da junta de solda
Por que escolher a Aisen Electronics para PCB de semicondutores e PCBA
A fabricação de PCB de semicondutores requer mais do que capacidade de produção multicamadas. Requer compreensão das aplicações de equipamentos de precisão, controle de tolerância de fabricação e requisitos de confiabilidade de longo prazo.
combina recursos de fabricação de PCB e montagem de PCBA, permitindo que os clientes gerenciem o desenvolvimento e a produção por meio de um parceiro de fabricação.
Com experiência em PCB HDI, PCB rígido-flexível, PCB de alta contagem de camadas e montagem SMT de precisão, a Aisen Electronics fornece aos fabricantes de equipamentos semicondutores soluções confiáveis de placas de circuito, desde amostras de engenharia até produção em massa.
Perguntas frequentes
Quais tipos de PCB são comumente usados em equipamentos semicondutores?
Equipamentos semicondutores geralmente usam PCB multicamadas, PCB HDI e PCB rígido-flexível porque essas estruturas suportam circuitos de alta densidade e sistemas de controle complexos.
A Aisen pode fabricar HDI PCB para aplicações de semicondutores?
Sim. Aisen Electronics fabrica HDI PCB usando perfuração a laser e tecnologia de microvia, suportando projetos de circuitos de linha fina.
Qual é a diferença entre PCB semicondutor e PCB industrial normal?
PCB semicondutor requer maior densidade de circuito, tolerância de fabricação mais rígida e melhor estabilidade a longo prazo porque controla equipamentos de fabricação de precisão.
A Aisen fornece montagem de PCBA de semicondutores?
Sim. Aisen fornece fabricação de PCB combinada com serviços de montagem SMT e DIP.
Qual equipamento de inspeção é usado para produção de PCB semicondutores?
Os equipamentos de inspeção incluem AOI, inspeção por raios X, testadores de impedância, sistemas de testes elétricos e equipamentos de análise metalográfica.
- View as

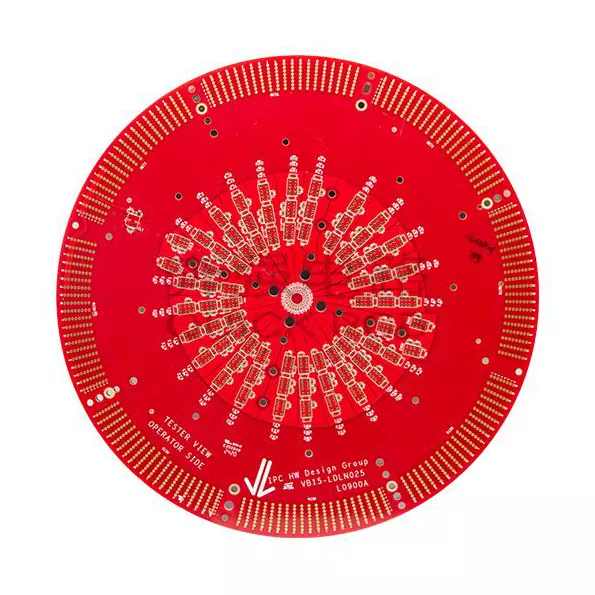

PCB de teste de semicondutores
Você está procurando arranjos confiáveis de PCBs para testes de semicondutores que transmitam uma execução notável? Na Aisen Electronics Co., Ltd., entendemos o significado básico dos testes de exatidão na fabricação de semicondutores. Nossos planos avançados garantem que seus componentes eletrônicos atendam aos padrões de referência mais notáveis do setor, ao mesmo tempo que mantêm a utilidade ideal durante todo o seu ciclo de vida.

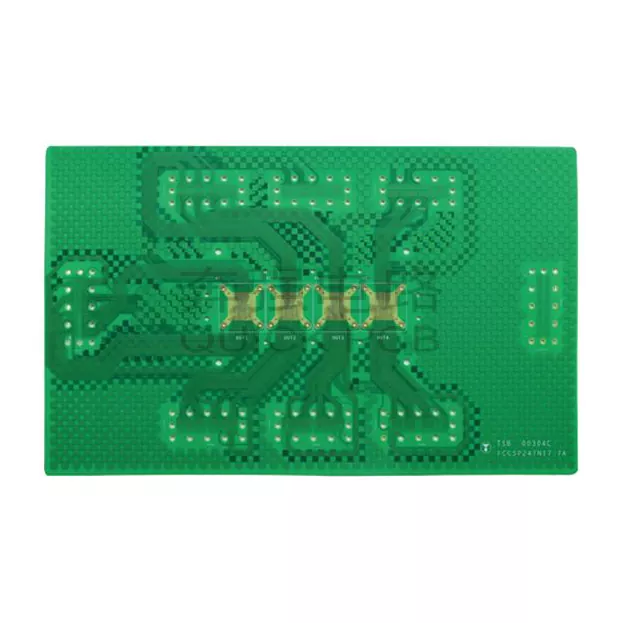

PCB de embalagem de semicondutores
