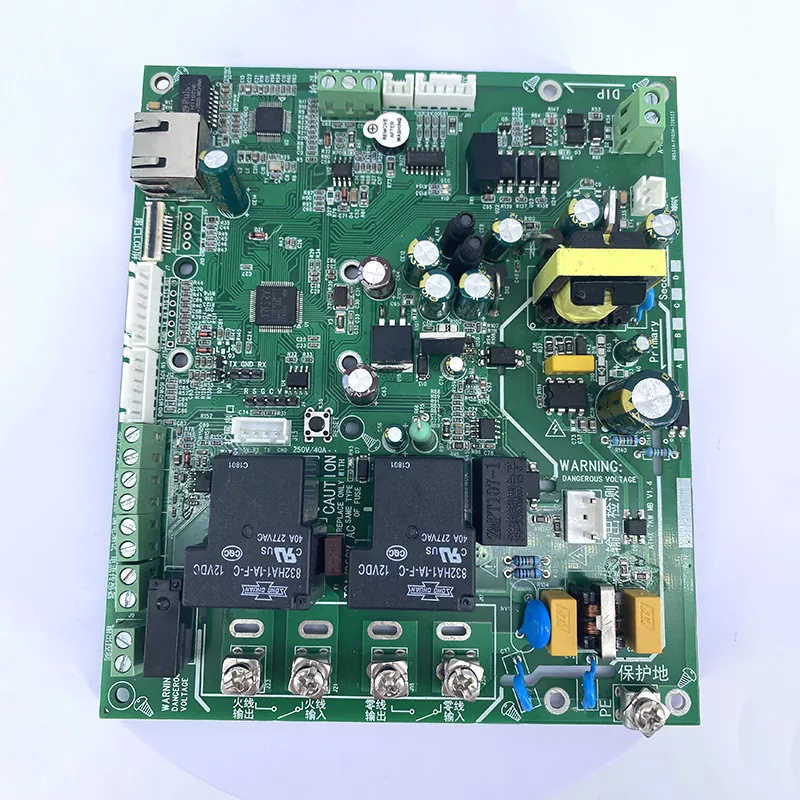

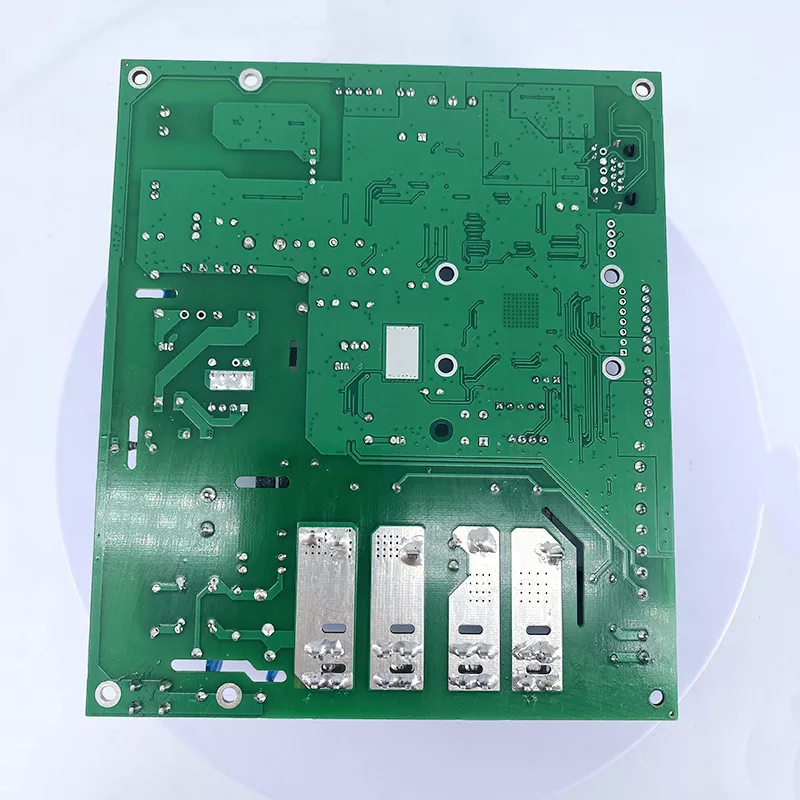

PCB de controle de carga da bateria

PCB de controle de carga de bateria é a plataforma de circuito principal que gerencia entrada de energia, corrente de carga, regulação de tensão e funções de proteção de bateria em dispositivos eletrônicos. Aisen Electronics Co., Ltd. fabrica placas de controle de carregamento de bateria personalizadas para aplicações que incluem sistemas de armazenamento de energia, eletrônicos portáteis, eletrônicos automotivos e equipamentos industriais.

Ao contrário das placas de controle padrão, as PCBs de carregamento de bateria exigem roteamento de energia preciso, desempenho térmico estável e testes elétricos rigorosos porque qualquer tensão ou condição de corrente anormal pode afetar a segurança e a vida útil da bateria. Nosso processo de fabricação se concentra em alcançar um desempenho elétrico consistente tanto para o desenvolvimento de protótipos quanto para a produção em massa.

Como funciona a PCB de controle de carga da bateria

Uma PCB de controle de carga da bateria funciona como ponto de conexão entre a fonte de energia, o controlador de carga, a bateria e os componentes de proteção.

Durante a operação de carregamento, o PCB recebe energia de entrada de um adaptador ou fonte de alimentação. O IC de carregamento controla a tensão e a corrente de acordo com o status da bateria, enquanto os MOSFETs e os circuitos de proteção regulam o fluxo de energia e evitam problemas como sobrecarga, sobrecorrente e curto-circuitos.

Para aplicações de bateria de lítio, o design do layout da PCB é especialmente importante. Os traços de alta corrente precisam de espessura de cobre suficiente, gerenciamento térmico e roteamento otimizado para reduzir a perda de energia e o acúmulo de calor. Os circuitos de sinal para monitoramento da bateria também exigem impedância controlada e redução de ruído para manter a precisão da medição.

Capacidades de fabricação para placas de controle de carregamento de bateria

A Aisen Electronics produz PCBs de controle de carga de bateria com configurações que vão desde designs simples de dupla face até estruturas multicamadas complexas.

Nossa capacidade de fabricação inclui:

• Contagem de camadas: 1-32 camadas
• Espessura da placa: 0,3 mm-5,0 mm
• Espessura do cobre: ​​até 6 onças para projetos de alta corrente
• Largura e espaçamento mínimo da linha: 3mil
• Tolerância de impedância controlada: ±10%
• Tamanho máximo do painel: 650 mm × 750 mm

Para aplicações de carregamento de baterias, a espessura do cobre e o design térmico influenciam diretamente a eficiência do carregamento. A tecnologia de PCB de cobre pesado pode suportar transmissão de corrente mais alta e, ao mesmo tempo, reduzir o aumento de temperatura nas seções de energia.

As estruturas de PCB multicamadas permitem que os engenheiros separem as camadas de energia, os planos de aterramento e o roteamento de sinal, melhorando a compatibilidade eletromagnética e reduzindo a interferência entre os circuitos de controle de carga.

Principais considerações de design de PCB para aplicações de carregamento de bateria

Projeto de circuito de alta corrente

Os sistemas de carregamento de baterias geralmente lidam com corrente contínua durante os ciclos de carregamento. O PCB deve manter uma transmissão de corrente estável sem geração excessiva de calor.

A Aisen Electronics otimiza a largura do traço de energia, a espessura do cobre e as estruturas de passagem de acordo com os requisitos reais da corrente. Para aplicações de carregamento de alta potência, camadas de cobre mais espessas e caminhos térmicos reforçados ajudam a melhorar a confiabilidade a longo prazo.

Gestão Térmica

Componentes de carregamento como MOSFETs, ICs de carregamento e reguladores de energia geram calor durante a operação.

O design adequado da PCB ajuda a transferir o calor dos componentes sensíveis através de áreas de cobre, vias térmicas e posicionamento otimizado dos componentes. Isto é particularmente importante para dispositivos compactos alimentados por bateria onde o fluxo de ar é limitado.

Integração de Circuito de Proteção

As placas de controle de carga da bateria geralmente integram funções de proteção, incluindo:

• Proteção contra sobretensão
• Proteção contra sobrecorrente
• Proteção contra curto-circuito
• Monitoramento de temperatura

O layout da PCB deve garantir que os sinais de proteção respondam rapidamente, evitando interferências de caminhos de alta corrente.

Aplicativos

Sistemas de armazenamento de energia

PCBs de controle de carga de bateria usados ​​em equipamentos de armazenamento de energia requerem operação estável sob ciclos contínuos de carga e descarga. Projetos de cobre pesado e estruturas térmicas confiáveis ​​ajudam a manter o desempenho em operações de longa duração.

Eletrônica Automotiva

Veículos elétricos e sistemas de baterias automotivas exigem placas de controle de carregamento com alta confiabilidade e resistência à vibração. Os projetos de PCB concentram-se na capacidade atual, precisão do sinal e durabilidade a longo prazo.

Dispositivos eletrônicos portáteis

Produtos portáteis como centrais elétricas, dispositivos inteligentes e equipamentos alimentados por bateria requerem circuitos de carregamento compactos. A tecnologia HDI PCB permite layouts menores enquanto mantém o desempenho elétrico.

Equipamentos Industriais

Os sistemas de baterias industriais exigem um gerenciamento de carregamento consistente em ambientes exigentes. O design de impedância controlada e os processos de inspeção rigorosos ajudam a garantir uma operação estável.

Serviços de montagem e teste de PCB

Aisen Electronics fornece soluções completas de PCBA, desde a fabricação de PCB até a montagem de componentes.

Nossos serviços incluem fornecimento de componentes, montagem SMT, processamento através de furos e testes funcionais.

Antes do envio, os PCBs de controle de carga da bateria passam por inspeção elétrica, inspeção AOI e verificação de qualidade final para confirmar o desempenho do circuito e a confiabilidade da montagem.

Os procedimentos de teste podem ser personalizados de acordo com os requisitos do cliente, incluindo:

• Teste de continuidade elétrica
• Teste de sonda voadora
• Teste funcional
• Inspeção de aparência
• Verificação de confiabilidade

Opções de acabamento de superfície para PCB de controle de carga

Diferentes aplicações de carregamento de bateria requerem diferentes tratamentos de superfície.

O acabamento ENIG é adequado para componentes de passo fino e designs de PCB de alta densidade devido às suas características de superfície plana. OSP oferece uma opção econômica para aplicações padrão, enquanto o acabamento em ouro duro oferece maior durabilidade para áreas de conectores que exigem contato frequente.

Por que escolher a Aisen Electronics para fabricação de PCB de controle de carga de bateria

A produção de PCB para carregamento de bateria requer mais do que a fabricação de circuito padrão. Requer compreensão dos requisitos de gerenciamento de energia, controle térmico e circuito de proteção.

Aisen Electronics Co., Ltd. combina experiência em fabricação de PCB com suporte de engenharia para ajudar os clientes a otimizar a estrutura da placa, seleção de materiais e processos de produção.

Da validação do protótipo à produção em massa, fornecemos soluções personalizadas com base nos requisitos elétricos reais, em vez de aplicar a mesma estrutura de PCB a cada projeto.

Perguntas frequentes

Qual é a diferença entre uma PCB de controle de carga da bateria e uma PCB padrão?

Uma PCB de controle de carga da bateria lida com conversão de energia, regulação de carga e funções de proteção da bateria. Comparado com placas de controle padrão, requer maior capacidade de corrente, melhor gerenciamento térmico e controle de desempenho elétrico mais rigoroso.

Qual espessura de cobre é recomendada para PCB de carregamento de alta corrente?

A espessura de cobre necessária depende da corrente de carga, da largura do traço e das condições térmicas. Projetos de PCB de cobre pesado são comumente usados ​​para aplicações de maior potência para reduzir a resistência e a geração de calor.

Você pode fabricar PCBs de carregamento de bateria personalizados?

Sim. A Aisen Electronics oferece suporte a projetos de PCB personalizados com base nos requisitos do cliente, incluindo estrutura de camadas, seleção de materiais, espessura de cobre e requisitos de montagem.

Você fornece serviços de montagem de PCB?

Sim. Fornecemos serviços PCBA completos, incluindo fornecimento de componentes, montagem SMT, inspeção e testes.

Que testes são realizados antes do envio?

Cada PCB pode ser testado por meio de inspeção elétrica, inspeção AOI e requisitos de teste funcional específicos do cliente antes da entrega.

Entre em contato com Aisen Electronics

Se você precisar de soluções personalizadas de PCB de controle de carga de bateria para seu equipamento de carregamento ou sistema de gerenciamento de bateria, entre em contato com a Aisen Electronics Co., Ltd.
