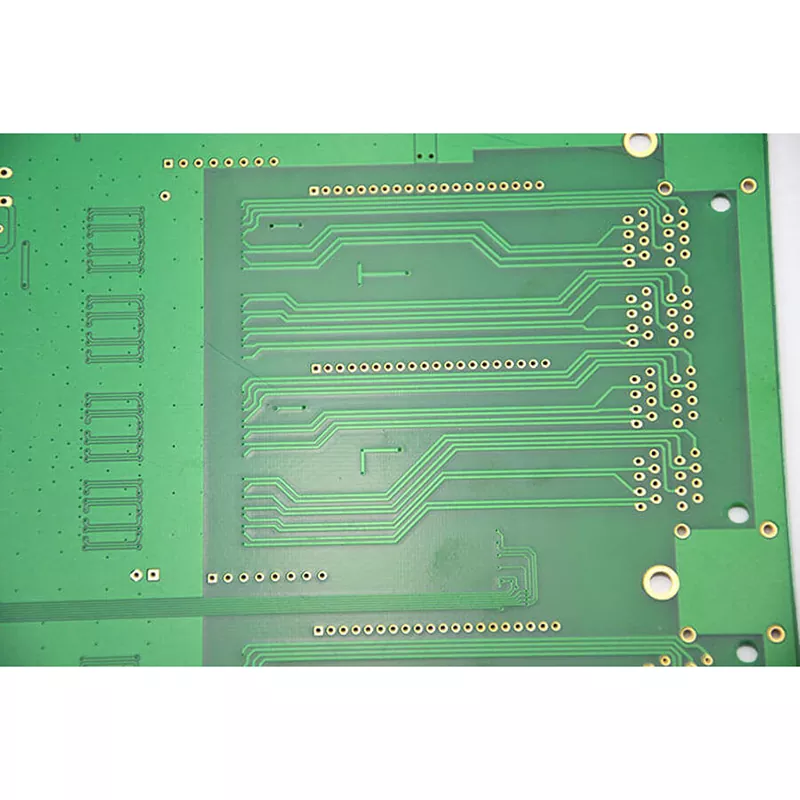

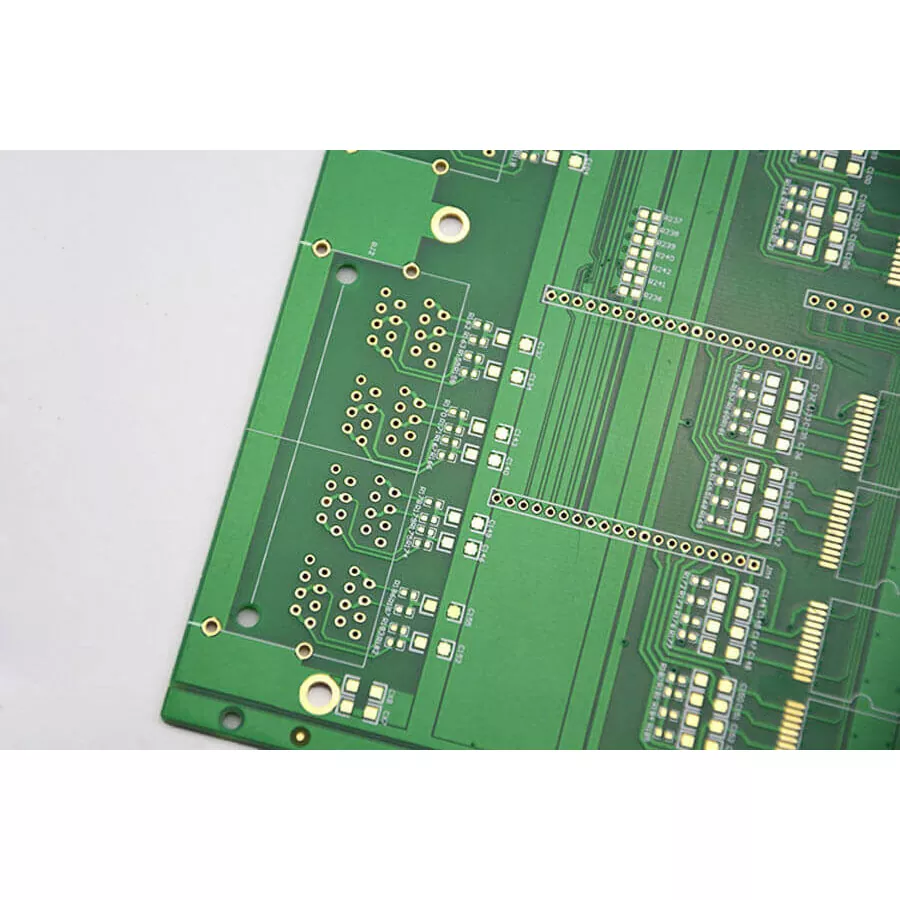

PCB de equipamento de estimulação elétrica muscular

O equipamento de estimulação elétrica muscular requer controle preciso dos pulsos de saída, níveis de corrente e troca de canais. O PCB dentro de um dispositivo EMS conecta o microcontrolador, o driver de estimulação, o circuito de gerenciamento de energia e o sistema de controle do usuário. Qualquer instabilidade no projeto do circuito pode afetar a precisão do pulso e a consistência do dispositivo.

Aisen Electronics Co., Ltd. fabrica PCB de equipamentos de estimulação muscular elétrica para dispositivos de reabilitação, produtos de recuperação de condicionamento físico e equipamentos de estimulação portáteis. Nossa fabricação de PCB se concentra no roteamento estável de sinais, caminhos de corrente controlados, layouts de circuitos compactos e consistência de produção para operação de dispositivos de longo prazo.

Requisitos de projeto de PCB para equipamentos EMS

Ao contrário das placas de controle comuns, os PCBs EMS precisam lidar com sinais de controle digital e circuitos de saída de estimulação na mesma placa. O layout deve separar os sinais de controle sensíveis das seções de potência para reduzir a interferência.

Durante o desenvolvimento do PCB, as principais considerações incluem:

• Projeto de caminho atual para circuitos de saída de estimulação
• Estrutura de aterramento para reduzir ruído elétrico
• Colocação de componentes para transmissão de sinal estável
• Projeto de proteção para circuitos de potência e controle

Esses fatores afetam diretamente a precisão da estimulação e a estabilidade operacional do produto.

Projeto de circuito controlado para sistemas de saída de pulso

A função principal de um dispositivo EMS é gerar pulsos elétricos controlados. A PCB deve manter conexões estáveis ​​entre o chip de controle, o circuito do driver e a interface de saída.

Aisen Electronics oferece suporte a estruturas de PCB com:

Esses recursos suportam projetos EMS compactos com múltiplos canais de controle e funções eletrônicas integradas.

Estrutura PCB para dispositivos EMS portáteis

Muitos produtos EMS são projetados como dispositivos portáteis ou vestíveis. O espaço interno limitado requer maior densidade de circuito sem afetar a confiabilidade da montagem.

Para equipamentos EMS compactos, a Aisen Electronics fornece:

• Estruturas de PCB multicamadas para circuitos integrados
• Tecnologia HDI para layouts de componentes menores
• Roteamento de linha fina para projetos de alta densidade
• Opções flexíveis de PCB para montagens com espaço restrito

Esses recursos de fabricação permitem que os projetistas integrem controle de estimulação, circuitos de carregamento, monitores e módulos sem fio em invólucros de produtos menores.

Controle de Processo de Fabricação

Equipamento de estimulação elétrica muscular A produção de PCB requer precisão de fabricação estável porque a variação do circuito pode influenciar o desempenho do produto.

Nosso processo de produção inclui:

Inspeção de materiais
→ Formação de circuito de camada interna
→ Alinhamento e laminação de camadas
→ Perfuração de precisão
→ Revestimento de cobre
→ Formação de padrão de circuito
→ Tratamento de superfície
→ Inspeção AOI
→ Testes elétricos

Para placas multicamadas, o registro da camada e a espessura do cobre são cuidadosamente controlados para manter a confiabilidade da conexão entre os circuitos internos.

Materiais e acabamentos de superfície

Diferentes produtos EMS têm requisitos diferentes dependendo do ambiente operacional e dos métodos de montagem.

O tratamento de superfície adequado é selecionado de acordo com o tipo de componente, processo de soldagem e vida útil esperada do produto.

Fabricação de PCBA para produtos EMS

Aisen Electronics também fornece serviços de montagem de PCB para fabricantes de equipamentos EMS.

A capacidade de montagem inclui:

• Colocação de componentes SMT
• Montagem do microcontrolador
• Montagem do circuito de gerenciamento de energia
• Teste funcional
• Suporte a lote de produção

Componentes desde pacotes pequenos, como chips 01005, até pacotes IC maiores, podem ser manuseados de acordo com os requisitos do produto.

Inspeção de qualidade durante a produção

Para aplicações EMS, os defeitos da PCB podem afetar a precisão do controle do dispositivo. Para reduzir os riscos de produção, cada lote segue procedimentos de inspeção definidos.

Os registros de produção são mantidos para cada lote para apoiar o rastreamento da qualidade.

Aplicativos

As placas EMS PCB são usadas em:

PCB EMS vs PCB de controle geral

Perguntas frequentes

Qual estrutura de camada PCB é comumente usada para equipamentos EMS?

A maioria dos produtos EMS usa PCBs de 2 a 8 camadas. Dispositivos mais complexos com múltiplos canais ou módulos de comunicação podem exigir estruturas multicamadas.

Por que o equipamento EMS requer controle de impedância?

O controle de impedância ajuda a manter a consistência do sinal em circuitos de controle sensíveis e reduz a interferência entre diferentes seções do circuito.

Você pode fabricar placas EMS PCB de tamanho pequeno?

Sim. A Aisen Electronics suporta fabricação HDI e roteamento fino para dispositivos EMS compactos.

Você fornece montagem EMS PCBA?

Sim. Fornecemos fabricação de PCB, montagem de componentes, testes e suporte à produção.

What information is needed for EMS PCB production?

Os clientes geralmente fornecem arquivos Gerber, BOM, especificações de PCB, requisitos de montagem e quantidade de produção.

Entre em contato com Aisen Electronics

Aisen Electronics Co., Ltd. fornece serviços de fabricação e montagem de PCB para fabricantes de equipamentos EMS.

Com experiência na fabricação de PCB multicamadas, fabricação de HDI e montagem eletrônica, apoiamos os clientes no desenvolvimento de dispositivos de reabilitação, produtos de fitness e equipamentos de estimulação portáteis.
