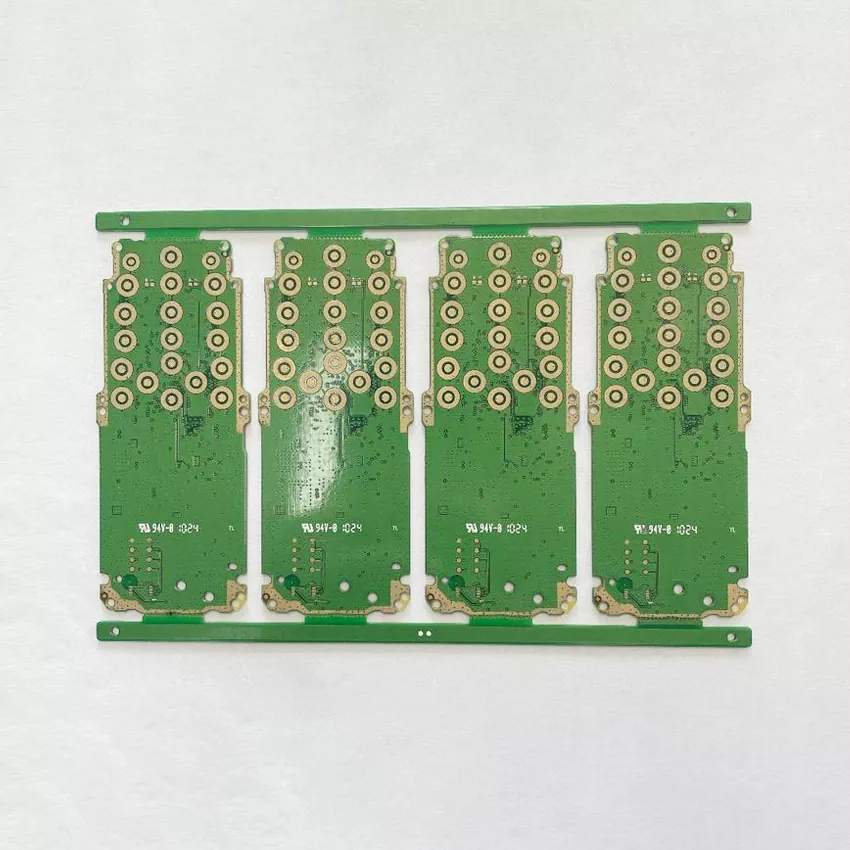

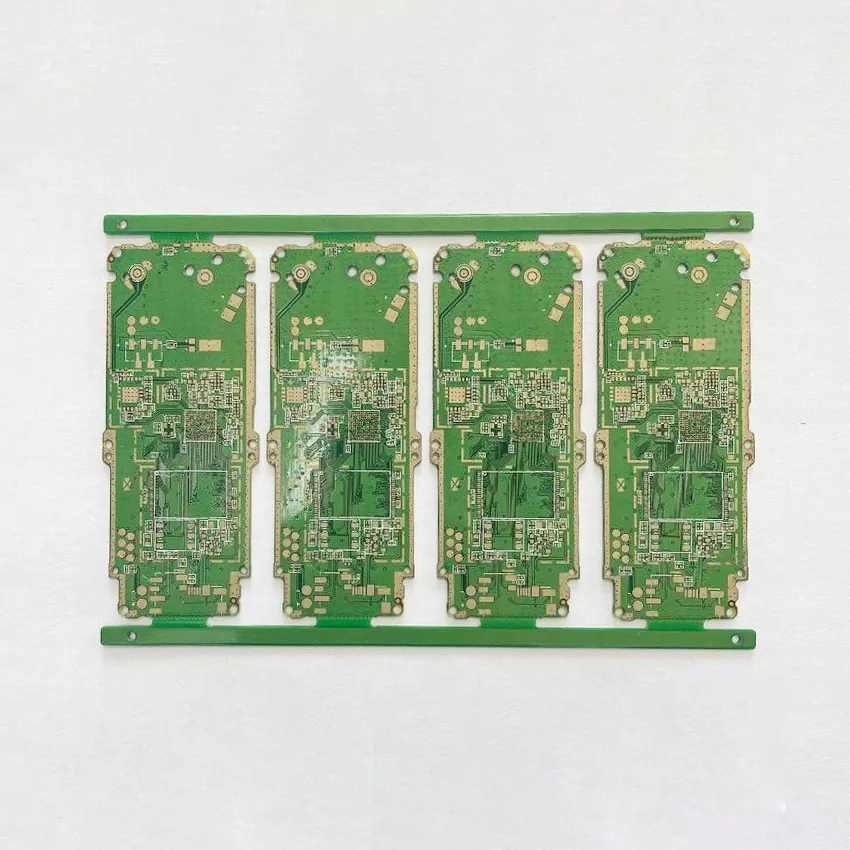

PWB do telefone móvel

Os smartphones continuam a integrar mais funções em espaços mais pequenos, incluindo processadores de alta velocidade, múltiplas câmaras, módulos de comunicação 5G, sensores e sistemas de gestão de energia. Esses projetos exigem PCBs com maior densidade de fiação, controle preciso de impedância e desempenho elétrico estável.

Na Aisen Electronics Co., Ltd., fabricamos PCBs para telefones celulares de acordo com os requisitos da eletrônica móvel moderna. Nossas capacidades de produção suportam estruturas de circuitos complexos, componentes finos e interconexões de alta densidade para fabricantes que desenvolvem dispositivos portáteis de próxima geração.

Ao contrário das placas eletrônicas de consumo padrão, as PCBs de telefones celulares exigem um controle de fabricação mais rígido porque mesmo pequenas variações na largura da linha, no alinhamento da camada ou no tratamento de superfície podem afetar a integridade do sinal e o desempenho da montagem.

Tecnologia HDI PCB para designs avançados de telefones celulares

A crescente integração de smartphones requer estruturas de PCB que forneçam mais espaço de roteamento em dimensões limitadas. A tecnologia High-Density Interconnect (HDI) permite que os projetistas obtenham maior densidade de componentes e, ao mesmo tempo, reduzam o tamanho da PCB.

Nossas capacidades de fabricação HDI incluem:

• Diâmetro micro via a partir de 0,15 mm para conexões de alta densidade
• Largura mínima da linha e espaçamento de até 3/3mil para padrões de circuito finos
• Suporte para componentes BGA com requisitos de passo de pad de 0,2 mm
• Tecnologia de roteamento IC de linha dupla para layouts de processador compactos
• Estruturas HDI incluindo designs 1+N+1 e 2+N+2

Esses recursos ajudam os fabricantes de smartphones a integrar processadores avançados, módulos de câmera, componentes de comunicação sem fio e funções adicionais sem aumentar a espessura do produto.

Capacidade de fabricação de PCB multicamadas para eletrônicos de smartphones

Os telefones celulares modernos combinam vários módulos funcionais em um espaço interno limitado. Uma estrutura de PCB confiável é necessária para separar sinais de alta velocidade, circuitos de potência e sistemas de controle.

Aisen Electronics suporta:

A fabricação multicamadas requer registro preciso de camadas, processos de laminação controlados e conexões confiáveis ​​de camadas internas para garantir estabilidade de longo prazo durante a operação diária do dispositivo.

Processo de Fabricação

A fabricação de PCB para telefones celulares requer controle rigoroso desde a preparação do material até a inspeção final. Nosso processo de produção inclui:

Preparação de Material e Fabricação de Camada Interna

• Inspeção de entrada de material
• Imagem de circuito de camada interna
• Gravura e formação de circuito
• Inspeção AOI para defeitos da camada interna

Laminação e Perfuração de PCB

• Processo de laminação controlado para estruturas multicamadas
• Perfuração mecânica e formação de microvia a laser
• Revestimento de cobre para garantir conexões confiáveis ​​entre camadas

Formação de Circuito de Camada Externa

• Revestimento e gravação de padrões
• Processamento de circuito de linha fina
• Aplicação de máscara de solda
• Tratamento de acabamento superficial

Teste Final

Cada PCB passa por testes elétricos e inspeção visual antes do envio, incluindo:

• Inspeção AOI
• Teste de sonda voadora
• Teste de impedância quando necessário
• Inspeção de aparência
• Verificação de confiabilidade

Esta abordagem de fabricação ajuda a reduzir os riscos de produção durante a produção em massa de smartphones.

Acabamentos de superfície para aplicações de PCB em telefones celulares

Diferentes designs de smartphones exigem diferentes tratamentos de superfície com base no tipo de componente, processo de montagem e requisitos de confiabilidade.

As opções disponíveis incluem:

Acabamento de superfície ENIG

Adequado para componentes de passo fino e montagem SMT de alta densidade. ENIG fornece uma superfície plana para montagem de BGA e microcomponentes.

Acabamento de superfície OSP

Uma opção econômica para produtos eletrônicos de consumo padrão que exigem boa soldabilidade.

Imersão Prata

Usado para aplicações que exigem excelente condutividade elétrica e desempenho de alta frequência.

Tratamento de dedo de ouro

Aplicado em áreas de conectores que requerem inserção repetida e desempenho de contato estável.

Nossa equipe de engenharia pode recomendar tratamentos de superfície adequados de acordo com a estrutura do PCB e requisitos de montagem.

Serviços

Além da fabricação de PCB, a Aisen Electronics fornece suporte à fabricação de PCBA para produtos eletrônicos móveis.

Nossos serviços de montagem incluem:

• Fornecimento de componentes eletrônicos
• Colocação de componentes SMT
• Montagem BGA
• Processamento de componentes através do furo
• Teste funcional
• Inspeção PCBA completa

Oferecemos suporte à montagem de pequenos componentes até pacotes 01005 e lidamos com montagens de PCB complexas que exigem posicionamento preciso e controle de processo.

Especificações Técnicas

Esses recursos nos permitem fabricar PCBs para diferentes plataformas de smartphones, desde dispositivos compactos de consumo até terminais móveis de alto desempenho.

Controle de qualidade para produção estável de PCB móvel

Os fabricantes de smartphones exigem desempenho consistente de PCB em grandes volumes de produção. A Aisen Electronics concentra-se no controle de processos em vez de depender apenas da inspeção final.

Nossa gestão de qualidade inclui:

• Verificação de material recebido
• Monitoramento de processos durante a fabricação
• Sistemas de inspeção automatizados
• Teste de desempenho elétrico
• Verificação final de qualidade antes do envio

Ao controlar parâmetros críticos de produção, ajudamos os clientes a manter rendimentos de montagem estáveis ​​e a reduzir interrupções de fabricação.

Suporte de engenharia desde o protótipo até a produção em massa

Projetos de PCB de telefones celulares geralmente exigem suporte de engenharia inicial para evitar problemas de design durante a fabricação.

Nossa equipe de engenharia fornece:

• Análise DFM antes da produção
• Recomendações de empilhamento de PCB
• Sugestões de otimização de integridade de sinal
• Revisão de viabilidade de fabricação
• Suporte para validação de protótipo

Isso ajuda os clientes a encurtar os ciclos de desenvolvimento e melhorar a transição do protótipo para a produção em volume.

Por que escolher a Aisen Electronics para fabricação de PCB para telefones celulares?

concentra-se na fabricação de PCBs para produtos eletrônicos compactos onde precisão e consistência são essenciais.

Nossas vantagens incluem:

• Experiência em fabricação de HDI e PCB de linha fina
• Capacidade de produção de PCB multicamadas
• Apoio desde o desenvolvimento de protótipos até a produção em massa
• Controle rigoroso do processo de fabricação
• Suporte de engenharia para aplicações eletrônicas móveis

Esteja você desenvolvendo smartphones, terminais de comunicação ou dispositivos inteligentes portáteis, fornecemos soluções de fabricação de PCB construídas de acordo com seus requisitos de projeto.

Contate-nos hoje para discutir os requisitos do projeto de PCB do seu telefone móvel.
