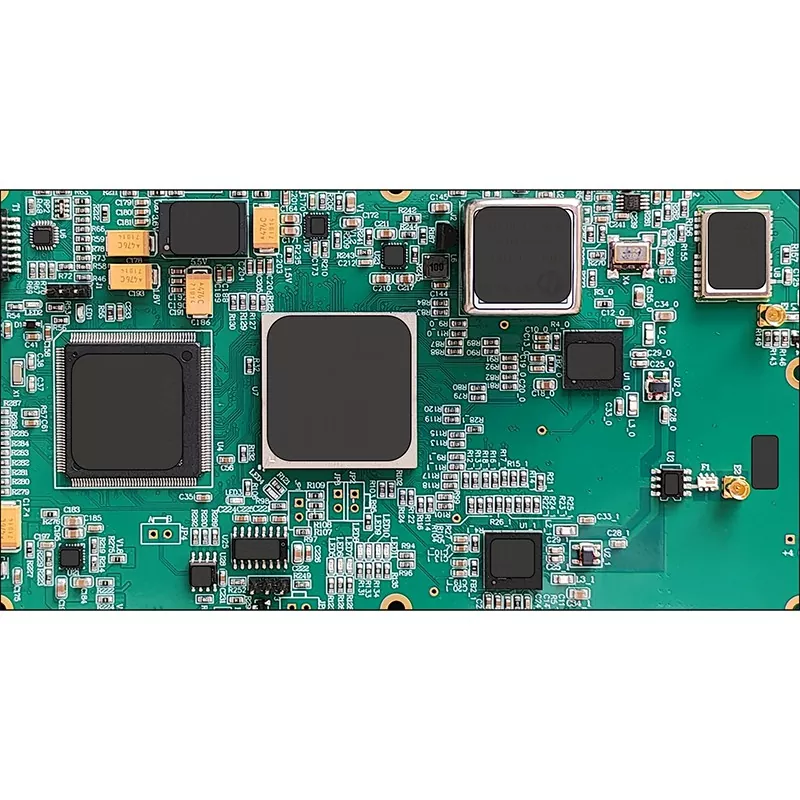

PCB do servo motor

Os sistemas servomotores são amplamente utilizados em equipamentos de automação onde a precisão do posicionamento, a velocidade de resposta e a estabilidade a longo prazo são críticas. A placa de circuito dentro de um servoconversor atua como plataforma de conexão entre módulos de potência, unidades de controle, sensores de feedback e interfaces de comunicação, afetando diretamente o desempenho do sistema.

é especializada na fabricação personalizada de Servo Motor PCB para automação industrial, robótica, equipamentos CNC, máquinas semicondutoras e sistemas de controle de precisão. Com mais de 20 anos de experiência na fabricação de PCB, a Aisen fornece soluções confiáveis ​​de PCB e PCBA com base em capacidade de produção avançada, suporte de engenharia e gerenciamento de qualidade rigoroso.

Ao contrário das placas de controle convencionais, as PCBs do servo motor precisam lidar com sinais de comutação de alta frequência, transmissão de alta corrente, estresse térmico e comunicação de feedback sensível. Aisen combina tecnologia PCB multicamadas, processamento pesado de cobre, capacidade de fabricação HDI e métodos de teste profissionais para oferecer suporte a aplicações exigentes de controle de movimento.

Da verificação de protótipos à produção em massa, a Aisen trabalha com clientes globais para otimizar estruturas de PCB, selecionar materiais adequados e fabricar placas de circuito que atendam aos requisitos de confiabilidade industrial.

Soluções para aplicações de movimento de precisão

Os servossistemas são comumente instalados em equipamentos onde mesmo pequenos erros de sinal ou transmissão de energia instável podem influenciar a precisão da máquina. O projeto da PCB precisa coordenar múltiplas funções, incluindo controle do acionamento do motor, processamento de feedback do codificador, transmissão de comunicação e gerenciamento de energia.

As soluções Aisen Servo Motor PCB são aplicadas em:

Através de layout de circuito otimizado, projeto de impedância controlada e processos de fabricação confiáveis, a Aisen ajuda os clientes a melhorar a estabilidade do equipamento e a eficiência operacional.

Capacidade de fabricação e força de produção

opera uma instalação de fabricação de 50.000㎡ com 20 linhas de produção e capacidade de produção anual de aproximadamente 2 milhões de metros quadrados de placas de circuito.

A empresa se concentra na fabricação de PCBs de alta precisão, incluindo PCBs rígidos de 1 a 40 camadas, placas rígidas flexíveis, placas HDI, placas de alta frequência, PCBs à base de alumínio e placas pesadas de cobre.

A capacidade de produção da Aisen inclui:

Com equipamentos de fabricação avançados, incluindo furadeiras CNC de alta precisão e sistemas de inspeção automatizados, a Aisen apoia tanto o desenvolvimento de protótipos quanto a produção em larga escala.

Desempenho elétrico e considerações de projeto

As aplicações de servocontrole combinam circuitos de potência e sinais eletrônicos sensíveis em um espaço limitado de PCB. Um projeto confiável requer consideração cuidadosa da capacidade de corrente, transmissão de sinal, dissipação de calor e compatibilidade eletromagnética.

Circuito de potência e tratamento de corrente

Os servoacionamentos frequentemente experimentam rápidas mudanças de corrente durante a aceleração, frenagem e variação de carga. Se o projeto de cobre da PCB for insuficiente, a geração excessiva de calor poderá afetar a confiabilidade do sistema.

Aisen oferece suporte à fabricação de PCB de cobre pesado com espessura de cobre de até 6 onças. Esta tecnologia melhora a capacidade de transporte de corrente e ajuda a manter a operação estável em aplicações de uso intensivo de energia.

A avaliação de engenharia inclui seleção de espessura de cobre, cálculo de largura de traço, via otimização de estrutura e projeto de distribuição de energia para atender condições operacionais específicas.

Sinal de Feedback e Confiabilidade de Comunicação

Os sistemas servo dependem de sinais de feedback precisos de codificadores e sensores. O roteamento inadequado ou a interferência eletromagnética podem reduzir a precisão do posicionamento ou afetar a estabilidade da comunicação.

Aisen fornece soluções de PCB que suportam:

• Circuitos de feedback do codificador
• Comunicação CAN
• Interfaces RS485
• Conexões Ethernet industriais
• Transmissão de sinal de alta velocidade

Através de empilhamento otimizado de camadas, estrutura de aterramento, controle de impedância e design de separação de sinal, Aisen ajuda a manter uma comunicação confiável entre controladores, inversores e motores.

Controle térmico para operação de longo prazo

A operação contínua em ambientes industriais gera calor a partir de componentes de energia e dispositivos de comutação. O gerenciamento térmico eficaz é importante para manter o desempenho do PCB e prolongar a vida útil do equipamento.

A Aisen aplica diferentes métodos de projeto térmico de acordo com os requisitos da aplicação, incluindo camadas pesadas de cobre, vias térmicas, otimização do equilíbrio de cobre e seleção de material adequado.

Para ambientes de alta temperatura, os engenheiros podem recomendar materiais de alto TG ou estruturas de PCB personalizadas para melhorar a resistência térmica.

Seleção de materiais de acordo com as condições de aplicação

Diferentes sistemas servo têm diferentes requisitos elétricos e ambientais. Aisen fornece recomendações de materiais de acordo com a temperatura de trabalho, demanda de energia, frequência do sinal e vida útil esperada.

Processo de Fabricação Controlado

As placas de circuito servo integram transmissão de energia, sinais de controle e funções de comunicação. Cada etapa de fabricação exige um controle rigoroso do processo para garantir o desempenho elétrico e a consistência da produção.

Revisão de engenharia antes da produção

Antes do início da fabricação, os engenheiros da Aisen revisam os arquivos de projeto do cliente, incluindo arquivos Gerber, especificações de PCB, requisitos de empilhamento e informações de BOM.

A revisão de engenharia avalia:

• Capacidade de fabricação do circuito
• Estrutura de roteamento de sinal
• Projeto térmico
• Distribuição de energia
• Viabilidade de produção

Este processo ajuda a identificar riscos potenciais de fabricação antes da produção em massa.

Formação de circuito de precisão

Para placas multicamadas, as camadas internas são produzidas por meio de processos precisos de imagem, gravação e inspeção.

O controle avançado de produção garante:

• Padrões de circuito precisos
• Alinhamento de camada estável
• Conexão elétrica confiável

A inspeção AOI é realizada durante a produção para detectar possíveis defeitos em um estágio inicial.

Colagem de camadas e processamento de furos

Estruturas multicamadas são unidas sob condições controladas de temperatura e pressão.

A tecnologia de perfuração CNC é usada para criar furos e vias confiáveis, garantindo a conexão adequada entre as camadas de PCB.

Para projetos complexos, a perfuração de precisão ajuda a obter um roteamento compacto e um melhor desempenho elétrico.

Chapeamento de cobre e tratamento de superfície

O revestimento de cobre cria conexões confiáveis ​​entre as camadas do PCB e melhora a capacidade de transmissão de corrente.

Aisen controla a consistência da espessura do cobre durante toda a produção. Os acabamentos de superfície disponíveis incluem ENIG, HASL, OSP, Immersion Silver e Immersion Tin de acordo com as necessidades do cliente.

Inspeção e Verificação Elétrica

Antes do envio, cada placa passa por procedimentos abrangentes de inspeção.

O teste inclui:

• Inspeção AOI
• Teste de sonda voadora
• Teste de continuidade elétrica
• Inspeção Dimensional
• Inspeção de Aparência Final

Essas verificações de qualidade garantem que os produtos entregues atendam às especificações do cliente.

Serviços integrados de montagem de PCB

Além da fabricação de PCB, a Shenzhen Aisen Electronics Co., Ltd. fornece serviços completos de fabricação de PCBA para ajudar os clientes a simplificar o gerenciamento de fornecedores.

A capacidade de montagem inclui posicionamento SMT, montagem através de furos, fornecimento de componentes e testes funcionais.

Aisen apoia:

Este modelo de fabricação integrado permite que os clientes passem com eficiência da validação do protótipo para a produção comercial.

Suporte de Engenharia para Projetos Customizados

Cada servo sistema tem requisitos diferentes dependendo do tipo de motor, ambiente de trabalho, método de controle e nível de potência.

Aisen fornece suporte de engenharia durante todo o processo de desenvolvimento, incluindo otimização de empilhamento de PCB, seleção de materiais, melhoria de circuito de energia e análise de viabilidade de fabricação.

Para aplicações de controle de movimento de alto desempenho, os engenheiros avaliam:

• Requisitos atuais
• Condições de dissipação de calor
• Riscos de interferência de sinal
• Requisitos de comunicação
• Confiabilidade de produção

Esta cooperação ajuda os clientes a reduzir os riscos de desenvolvimento e a melhorar a consistência do produto.

Gestão da qualidade em toda a produção

As aplicações servo geralmente operam em ambientes industriais onde a confiabilidade da PCB afeta diretamente o desempenho do equipamento.

segue os sistemas de gerenciamento de qualidade ISO9001, ISO14001 e IATF16949 em toda a fabricação.

A empresa mantém rigorosos objetivos de qualidade:

A gestão da qualidade abrange a inspeção de materiais recebidos, o monitoramento da produção e a verificação do produto final.

Por que os clientes globais escolhem a Aisen

Com mais de 20 anos de experiência na fabricação de PCB, Shenzhen Aisen Electronics Co., Ltd. fornece suporte de fabricação confiável para clientes de eletrônicos industriais em todo o mundo.

As vantagens de Aisen incluem:

Infraestrutura de fabricação avançada

A empresa possui instalações de produção de PCB em grande escala com equipamentos avançados, múltiplas linhas de produção e sistemas de inspeção profissionais.

Experiência em aplicações de alta confiabilidade

Os produtos Aisen PCB são usados ​​em eletrônica automotiva, sistemas de controle industrial, equipamentos de comunicação 5G, módulos de armazenamento de energia, equipamentos médicos e aplicações de fabricação inteligente.

Capacidade de produção flexível

Aisen apoia:

Produção de protótipo
Pedidos de pequenos lotes
Fabricação de médio volume
Produção em grande escala

Colaboração de Engenharia

Desde a revisão inicial do projeto até a produção final, Aisen trabalha em estreita colaboração com os clientes para melhorar o desempenho, a capacidade de fabricação e a eficiência da produção do PCB.

Perguntas frequentes

O que é uma PCB de servomotor?

Um Servo Motor PCB é uma placa de circuito especializada usada em sistemas de servo acionamento e controle de movimento. Ele gerencia a distribuição de energia, sinais de controle, interfaces de comunicação e sinais de feedback necessários para a operação precisa do motor.

Que tipo de PCB é comumente usado em sistemas servo?

As aplicações servo geralmente usam PCBs multicamadas, PCBs de cobre pesado, placas HDI e materiais de alto TG, dependendo dos requisitos de energia, complexidade do circuito e condições ambientais.

A Aisen pode fabricar placas customizadas para aplicações servo?

Sim. fornece fabricação personalizada de PCB com base nas necessidades do cliente, incluindo contagem de camadas, materiais, espessura de cobre, acabamento superficial e necessidades de montagem.

A Aisen fornece serviços de montagem?

Sim. Aisen fornece soluções PCBA completas, incluindo fabricação de PCB, montagem SMT, fornecimento de componentes, testes e inspeção final.

Quais arquivos são necessários para cotação?

Os clientes geralmente fornecem:

Arquivos Gerber
Especificações de PCB
Requisitos de empilhamento
Arquivos BOM
Desenhos de montagem
Requisitos técnicos

Aisen pode produzir designs pesados ​​de cobre?

Sim. Aisen oferece suporte à fabricação de cobre pesado com espessura de cobre de até 6 onças para aplicações que exigem maior capacidade de corrente e melhor desempenho térmico.

Solicite uma solução personalizada

fornece soluções de fabricação de PCB de servo motor e montagem de PCBA para automação industrial, robótica, equipamentos CNC e sistemas de controle de movimento de precisão.

Com capacidade de fabricação avançada, suporte de engenharia profissional e gerenciamento de qualidade rigoroso, a Aisen ajuda clientes globais a desenvolver soluções eletrônicas confiáveis, desde o protótipo até a produção em massa.

Entre em contato com a Aisen hoje para discutir os requisitos do seu projeto.
