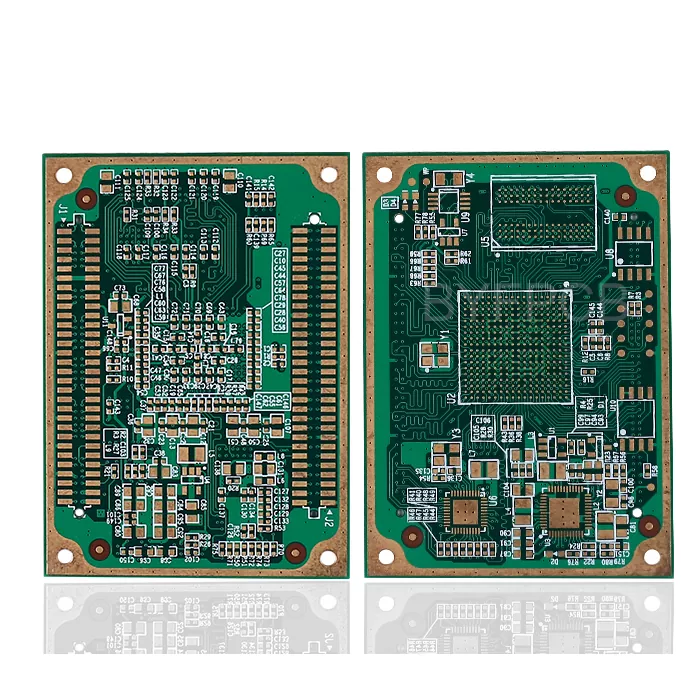

PCB de equipamento de ultrassom

O PCB do equipamento de ultrassom foi projetado para sistemas de imagens médicas que exigem processamento de sinal estável, transmissão de dados em alta velocidade e desempenho elétrico consistente. Aisen Electronics Co., Ltd. fabrica PCBs multicamadas para scanners de ultrassom, dispositivos de diagnóstico por imagem e equipamentos eletrônicos médicos com controle rigoroso de integridade de sinal, impedância e qualidade de fabricação.

Os sistemas de ultrassom dependem de comunicação precisa entre transdutores, unidades de processamento de sinal, módulos de potência e circuitos de controle. Nossos recursos de fabricação de PCB suportam projetos médicos complexos que exigem layouts compactos, roteamento de alta densidade e estabilidade operacional de longo prazo.

Por que escolher nossos PCBs de grau médico?

Fabricação de precisão para aplicações críticas

Sua estrutura de ultrassom requer circuitos que possam lidar com o manuseio complexo de sinalizadores sem obstruções. Nosso A preparação de fabricação incorpora 25 pontos de verificação de controle de qualidade para folhas multicamadas e 20 pontos de verificação para folhas frente e verso. Isso garante que cada placa atenda aos padrões de dispositivos terapêuticos.

Mantemos tolerâncias rigorosas em todas as especificações:

· Largura mínima da linha: 0,076 mm/3MIL

· Tolerância de impedância: ±8% (capacidade especial)

· Espessura do cobre: ​​até 6 onças para requisitos de energia

· Faixa de espessura da placa: 0,3 mm a 5,0 mm

Capacidades Técnicas Avançadas

Nosso escritório lida com planos multicamadas complexos de até 32 camadas. Esta capacidade é significativa para equipamentos de ponta estruturas de ultrassom que coordenavam inúmeras capacidades em unidades compactas. Reforçamos a inovação do IDH com microvias de apenas 0,1 mm, permitindo a colocação de componentes de alta densidade.

As principais especificações técnicas incluem:

· Tamanho máximo do painel: 650 mm × 750 mm

· Tamanho mínimo: 0,1 mm/4MIL (perfuração a laser)

· Suporte para pad BGA: até 0,2 mm

· Espessura do cobre do furo: ≥25um para confiabilidade

Padrões de qualidade que importam

Conformidade de dispositivos médicos

Todoequipamento de ultrassom PCB que fabricamos segue rígidos protocolos de qualidade. Nossos objetivos de qualidade demonstram nosso compromisso:

· Rendimento do produto ≥ 99,8%

· Taxa de entrega no prazo ≥ 99%

· Taxa de reclamação do cliente ≤ 0,5%

· Satisfação do cliente ≥ 98%

Realizamos essas medidas através de um controle de qualidade abrangente em cada organização. Nosso grupo IQC supervisiona o fornecedor qualidade. O IPQC atua inicialmente com a confirmação do artigo e inspeção em processo. OQC realiza última aparição avaliação e testes úteis.

Procedimentos de teste rigorosos

Antes de qualquer embarque a bordo, ele deve passar 100% em nossos testes de qualidade. Isso incorpora testes elétricos, avaliação AOI, e testes de qualidade inabaláveis. Para aplicações terapêuticas, entendemos que a decepção não é uma opção.

Nossos testes incluem:

· Inspeção óptica automatizada em vários estágios

· Testes elétricos com medições precisas

· Ciclagem térmica para verificação de confiabilidade

· Testes de impedância para integridade do sinal

Opções de tratamento de superfície para dispositivos médicos

Diferentes aplicações de ultrassom requerem tratamentos de superfície específicos. Oferecemos opções abrangentes:

Tratamentos padrão:

· ENIG (Electroless Nickel Immersion Gold) para excelente soldabilidade

· OSP (Preservativo Orgânico de Soldabilidade) para soluções econômicas

· Prata de Imersão para aplicações de alta frequência

· HASL sem chumbo para conformidade ambiental

Opções especializadas:

· Hard Gold para aplicativos de contato

· Estanho de imersão para requisitos específicos de componentes

· Tratamento de carbono para conexões especializadas

Capacidades de produção flexíveis

Opções de resposta rápida

O avanço de dispositivos médicos requer regularmente prototipagem rápida. Nossas capacidades de geração reforçam cronogramas diferentes necessidades:

Produção de amostra:

· placas de 4 camadas: 3-4 dias

· placas de 6 camadas: 5 a 6 dias

· placas de 8 camadas: 6 a 8 dias

· Multicamadas complexas: 8 a 10 dias

Volumes de produção:

· Lote pequeno: 8 a 14 dias dependendo da complexidade

· Produção em massa: 10 a 20 dias com testes completos

Serviços de integração PCBA

Além da fabricação de PCB, oferecemos administrações completas de PCBA. Isso inclui aquisição de componentes, reunião SMT, e coleta de construção de caixa. Nossos recursos de PCBA reforçam os componentes do chip 01005 medindo até 45 mm de maior tamanho do componente.

Especificações de montagem:

· Passo mínimo: 0,38 mm

· Precisão de posicionamento: ±0,10 mm

· Controle de espessura da pasta de solda: ±0,03 mm

· Altura máxima do componente SMT: 13 mm

Primeiros passos com seu projeto

Ao criar seu item, considere estes fatores de planejamento:

Nitidez do sinal: Sinais de ultrassom de alta frequência requerem controle cauteloso de impedância e diafonia insignificante. Nosso capacidades de impedância controlada garantem a qualidade do sinalizador.

Disseminação de energia: Os transdutores de ultrassom requerem um controle limpo e constante. Nossas alternativas de cobre espesso e capacidades multicamadas reforçam fortes redes de transporte de controle.

Espessura do componente: as estruturas de ultrassom atuais oferecem mais utilidade em espaços menores. Nossas capacidades de IDH apoiar planos de alta densidade sem comprometer a confiabilidade.

Contemplações Ambientais: O equipamento terapêutico funciona em condições alteradas. Nossa determinação e testes de tecidos garantem uma operação confiável em faixas de temperatura.

Contate-nos para suas necessidades médicas de PCB

Pronto para discutir seuequipamento de ultrassom PCB requisitos? Nossa equipe de engenharia traz profunda experiência em aplicações de dispositivos médicos. Trabalhamos em estreita colaboração com desde a revisão inicial do projeto até a produção para garantir que suas placas atendam a todas as especificações.

Se você precisa de quantidades de protótipos para desenvolvimento ou de volumes de produção para lançamento no mercado, nós temos a solução recursos para apoiar seu projeto. Nossos sistemas de qualidade e experiência em dispositivos médicos garantem que seu produto atenda os mais altos padrões de segurança do paciente e precisão diagnóstica.

Entre em contato com nossa equipe hoje mesmo emviolet@akesonpcb.com para discutir seus requisitos específicos. Esperamos apoiar o desenvolvimento do seu dispositivo médico com soluções de placas de circuito confiáveis e de alta qualidade.
