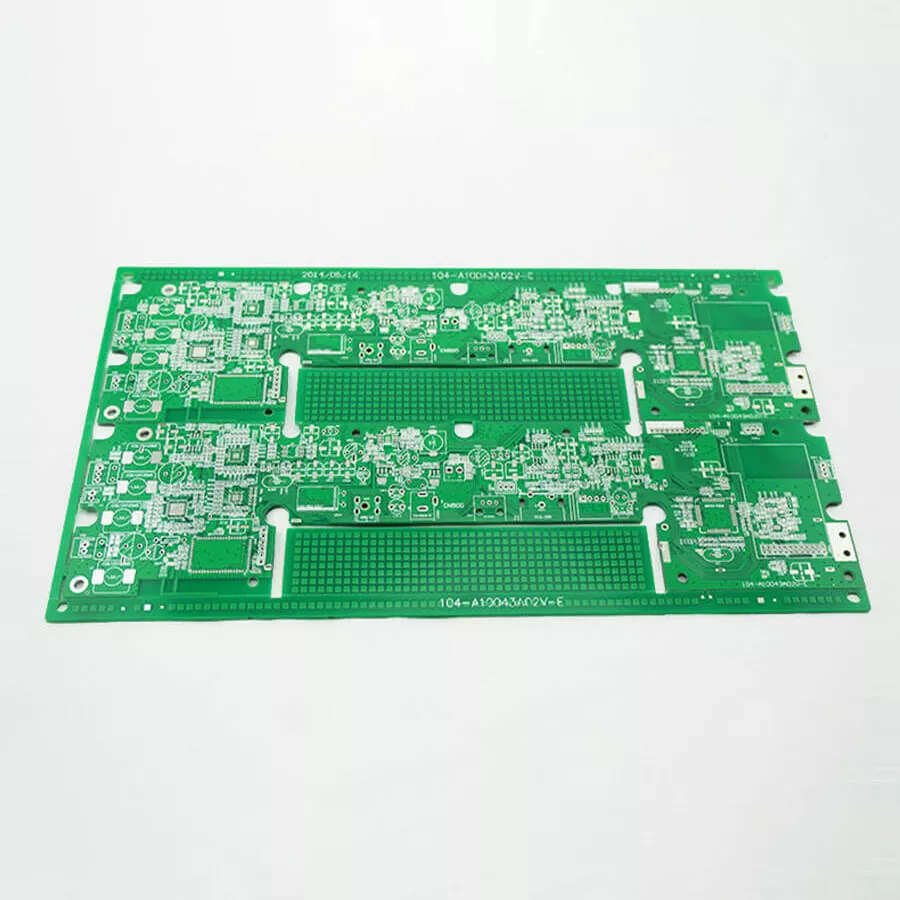

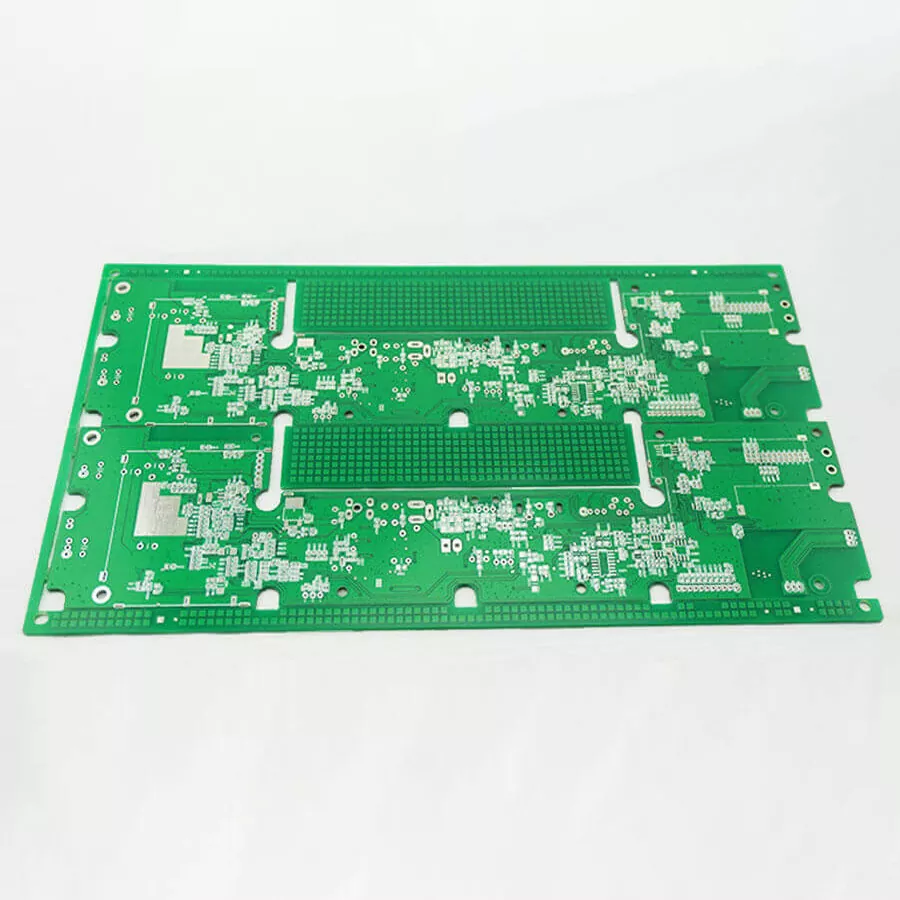

PCB de robôs a vácuo

Para fabricantes de robôs aspiradores, o design da PCB é um equilíbrio entre tamanho compacto e desempenho elétrico. A mesma placa pode precisar suportar drivers de motor de alta corrente, sensores de navegação sensíveis, módulos sem fio e circuitos de carregamento ao mesmo tempo. Sem o isolamento adequado do circuito e o controle do layout, podem ocorrer problemas como interferência do motor, comunicação instável ou posicionamento impreciso.

fornece serviços de fabricação de PCB de vácuo de robô e PCBA para fabricantes de equipamentos de limpeza inteligentes. Nossas capacidades de produção incluem PCB multicamadas, PCB HDI, FPC, PCB rígido-flexível e montagem de PCBA, suportando produtos robóticos desde a validação de protótipo até a produção em larga escala.

Por que escolher nossas placas de circuito de vácuo robótico?

Seu aspirador automatizado depende de dispositivos modernos para explorar, limpar e se comunicar de maneira viável. Nós fabricamos folhas de circuito que atendem aos pré-requisitos dos robôs de limpeza atuais.

Capacidades Avançadas de Fabricação

Nosso escritório de última geração produz chapas multicamadas de 1 a 32 camadas. Cuidamos de tudo, desde o básico folhas frente e verso para planos complexos de HDI. O aspirador do seu robô precisa de associações confiáveis entre sensores, motores, e unidades de controle.

As principais especificações incluem:

· Largura mínima da linha: 0,076 mm (3MIL)

· Tamanho mínimo de via: 0,1 mm para micro vias

· Faixa de espessura da placa: 0,3 mm a 5,0 mm

· Espessura máxima de cobre: ​​6 OZ para aplicações de alta corrente

· Tolerância de impedância: ±10% (±8% para requisitos especiais)

Qualidade em que você pode confiar

Mantemos um sistema abrangente de controle de qualidade com uma taxa de rendimento do produto ≥99,8%. Cada produto vai através de testes rigorosos antes do envio. Nossos objetivos de qualidade incluem:

· Taxa de entrega no prazo ≥99%

· Taxa de reclamação do cliente ≤0,5%

· Satisfação do cliente ≥98%

Recursos especializados para robôs de limpeza

Placas de controle de motor

Os aspiradores robóticos requerem controle exato do motor para sucção, escovas e desenvolvimento das rodas. Nossos PCBs reforçam correntes altas aplicações com espessas camadas de cobre. Fabricamos chapas com espessura de cobre de até 6 OZ para componentes que consomem muita energia.

Placas de integração de sensores

Os robôs de limpeza modernos utilizam vários sensores para localização de rotas e obstáculos. Nossa inovação em IDH sustenta arranjo de componentes de alta densidade. A menor distância BGA de 0,22 mm permite a integração do sensor avançado fichas.

Módulos de Comunicação

A rede Wi-Fi permite que os clientes controlem seus robôs remotamente. Nossas folhas reforçam aplicações de alta frequência com plano de impedância controlada. Garantimos a astúcia da bandeira para uma comunicação remota sólida.

Excelência no Processo de Fabricação

Produção de placa dupla face

Para aplicações mais simples de vácuo robótico, nosso processo de placa dupla face inclui:

1. Inspeção de entrada e corte de material

2. Perfuração de precisão e revestimento PTH

3. Revestimento do painel e padronização da camada externa

4. Gravação e inspeção AOI

5. Máscara de solda e aplicação de serigrafia

6. Tratamento de superfície e perfilamento CNC

7. Testes elétricos e controle de qualidade final

Capacidades de placa multicamadas

Estruturas mecânicas complexas exigem regularmente planos multicamadas. Nosso identificador incorpora circuitos de camada interna, tratamento de oxidação marrom e cobertura. Realizamos avaliação AOI em etapas básicas para garantir a qualidade.

Opções de tratamento de superfície

Oferecemos diferentes revestimentos de superfície razoáveis ​​para aplicações distintas de vácuo de robô:

· HASL/HASL sem chumbo: econômico para aplicações padrão

· ENIG (Electroless Nickel Submersion Gold): Fabuloso para componentes de passo fino

· OSP: ótimo para planos básicos com montagem rápida

· Prata/lata de imersão: encerramentos eletivos para requisitos específicos

Tempos de resposta rápidos

Compreendemos a natureza competitiva do mercado de robótica. Nossos recursos de entrega garantem que você obtenha seuPCB de robôs a vácuo rapidamente:

· Placas frente e verso: 2 a 3 dias para amostras, 5 a 8 dias para pequenos lotes

· placas de 4 camadas: 3 a 4 dias para amostras, 8 a 10 dias para pequenos lotes

· Multicamadas complexas: Cronograma personalizado com base nas especificações

Serviços de montagem disponíveis

Além da fabricação de PCB, oferecemos serviços completos de PCBA. Nossas capacidades de montagem incluem:

· Aquisição e gerenciamento de componentes

· Montagem SMT com posicionamento preciso

· Inserção de componente de furo passante

· Testes finais e garantia de qualidade

Especificações de posicionamento de componentes:

· Tamanho mínimo do componente: chip 01005 (capacidade especial)

· Altura máxima do componente: até 13 mm

· Precisão de posicionamento: ±0,025 mm para aplicações especiais

Indústrias que atendemos

Embora nos especializemos na limpeza de aplicações robóticas, nossos PCBs também servem:

· Eletrônicos de consumo

· Dispositivos IoT e produtos domésticos inteligentes

· Eletrônica automotiva

· Sistemas de controle industrial

· Equipamento de comunicação

Considerações Ambientais

Os compradores modernos antecipam itens ecológicos. Reforçamos a fabricação ecológica com formulários compatíveis com RoHS. Nosso sem chumbo os medicamentos de superfície se ajustam aos controles naturais em todo o mundo.

Obtenha sua cotação hoje

Pronto para avançar com seu projeto de aspirador de robô? Nossa equipe experiente pode ajudar a otimizar seuPCB de robôs a vácuo design para capacidade de fabricação e economia. Fornecemos suporte técnico durante todo o desenvolvimento processo.

Entre em contato com nossa equipe de engenharia emviolet@akesonpcb.com

· Revisão de design e sugestões de otimização

· Orçamentos detalhados com base em suas especificações

· Consultoria técnica para suas aplicações robóticas

· Amostras e serviços de prototipagem

Sua vitória na vitrine competitiva de robôs de limpeza depende de dispositivos sólidos. Seja cúmplice da Shenzhen Aisen Electronics  Co., Ltd. para PCBs que fornecem a execução que seus clientes esperam. Combinamos inovação de fabricação avançada com controle de qualidade completo para garantir que seus itens atendam aos mais elevados padrões.

Deixe-nos oferecer assistência para dar vida aos seus planos imaginativos de robô de limpeza com folhas de circuito projetadas com precisão que atuam de forma confiável em situações familiares solicitantes.
