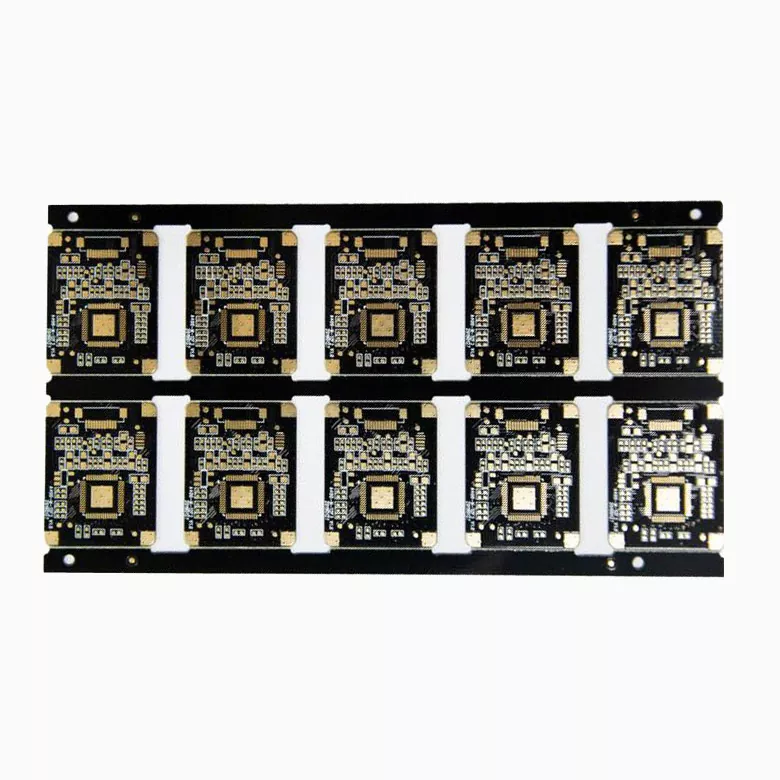

PCB de tomografia computadorizada de raios X

Os sistemas de tomografia computadorizada de raios X dependem de controle eletrônico preciso e processamento de sinal estável para gerar imagens diagnósticas precisas. A PCB dentro de um scanner CT não é apenas um suporte para componentes eletrônicos, mas também uma plataforma crítica que conecta módulos detectores, circuitos de aquisição de dados, unidades de gerenciamento de energia e sistemas de controle.

Aisen Electronics Co., Ltd. fabrica soluções de PCB para tomografia computadorizada de raios X projetadas para fabricantes de equipamentos de imagem médica que exigem layouts de alta densidade, impedância controlada, baixa interferência de sinal e qualidade de produção consistente.

Nossos recursos de fabricação de PCB suportam aplicações complexas de imagens médicas, incluindo placas detectoras de CT, placas de controle de processamento de imagem, placas de distribuição de energia e módulos de controle integrados.

Requisitos de projeto de PCB para equipamentos de tomografia computadorizada de raios X

Os sistemas de imagem CT processam uma grande quantidade de informações digitais de vários canais detectores. Qualquer instabilidade causada por perda de sinal, variação de impedância, estresse térmico ou ruído elétrico pode afetar a precisão da reconstrução da imagem.

Ao contrário das placas de circuito industriais padrão, os CT PCBs exigem um controle cuidadoso de:

• Transmissão de sinal de alta velocidade entre detector e unidades de processamento
• Circuitos de baixo ruído para sinais analógicos sensíveis
• Fornecimento de energia estável para módulos de imagem
• Operação de longo prazo sob condições de trabalho contínuas
• Integração de componentes de alta densidade em espaço limitado

A Aisen Electronics trabalha com engenheiros para otimizar estruturas de PCB de acordo com os requisitos da aplicação, garantindo que o projeto do circuito atenda às demandas de desempenho dos equipamentos de imagens médicas.

Integridade de sinal de alta velocidade para aplicações de detectores CT

O sistema detector é uma das partes mais sensíveis de um tomógrafo. A PCB deve manter um desempenho elétrico consistente enquanto transfere sinais de vários canais de sensores.

Nosso processo de fabricação suporta:

• Design de impedância controlada com tolerância de ±8%
• Roteamento de linha fina para caminhos de sinal de alta densidade
• Seleção de materiais de baixa perda para aplicações de alta frequência
• Design de empilhamento otimizado para isolamento de sinal

Para sistemas CT que exigem transmissão estável de dados de imagem, a configuração adequada da camada PCB e o controle de impedância ajudam a reduzir a distorção do sinal durante a operação.

Fabricação de PCB multicamadas para sistemas complexos de imagens médicas

Equipamentos modernos de TC integram milhares de conexões eletrônicas em conjuntos compactos. As estruturas de PCB multicamadas fornecem o espaço de roteamento necessário para redes complexas de sinal, energia e aterramento.

Aisen Electronics fabrica:

• PCBs rígidos de 4 a 32 camadas
• Estruturas de PCB HDI
• Projetos de micro-via e via cega
• Layouts de componentes BGA de alta densidade

As capacidades técnicas incluem:

Esses recursos permitem que os fabricantes de TC integrem circuitos de controle compactos enquanto mantêm o desempenho elétrico.

Seleção de materiais para aplicações de PCB de imagens médicas

A seleção do material afeta diretamente a estabilidade do sinal, o desempenho térmico e a vida útil.

Dependendo dos requisitos do sistema CT, a Aisen Electronics fornece:

Materiais de alta Tg

Adequado para equipamentos operando sob condições de carga contínua. Temperaturas de transição vítrea mais altas melhoram a estabilidade dimensional durante a fabricação e operação.

Materiais PCB de baixa perda

Usado para transmissão de sinal em alta velocidade onde as características dielétricas influenciam a precisão do sinal.

Estruturas de PCB de cobre pesado

Espessura de cobre de até 6 onças suporta aplicações que exigem maior capacidade de corrente e melhor dissipação térmica.

A seleção do material é avaliada com base na frequência operacional, requisitos de energia, estrutura da placa e condições ambientais.

Controle de processo de fabricação para produção de PCB médica

O equipamento de imagem médica requer qualidade de produção consistente porque a falha do PCB pode afetar todo o sistema de diagnóstico.

A Aisen Electronics aplica pontos de verificação de qualidade em toda a fabricação:

Inspeção de materiais recebidos

Todos os laminados, materiais de cobre e componentes recebidos são verificados de acordo com os requisitos de produção antes de entrarem na fabricação.

Monitoramento do Processo de Fabricação

Processos críticos, incluindo perfuração, laminação, revestimento de cobre, geração de imagens e acabamento superficial, são monitorados por meio de inspeções durante o processo.

Teste de desempenho elétrico

As placas acabadas passam por testes elétricos para verificar:

• Desempenho de circuito aberto e curto
• Confiabilidade da conexão de sinal
• Condutividade camada a camada

Inspeção Final de Qualidade

Antes do envio, cada lote é inspecionado de acordo com as especificações do cliente, incluindo inspeção de aparência, verificação dimensional e confirmação de embalagem.

Opções de acabamento de superfície para montagem de CT PCB

Equipamentos de imagens médicas requerem conexões de solda estáveis ​​e confiabilidade de componentes a longo prazo.

Aisen Electronics oferece diversas opções de tratamento de superfície:

ENIG (ouro de imersão em níquel eletroless)

Fornece excelente soldabilidade e resistência à corrosão, comumente usada para montagem de componentes de alta densidade.

Tratamento de superfície OSP

Adequado para aplicações que exigem superfícies planas de cobre e compatibilidade de montagem sem chumbo.

Imersão Prata

Usado para aplicações que exigem bom desempenho elétrico e confiabilidade de soldagem.

A seleção do tratamento de superfície depende do processo de montagem, dos requisitos de armazenamento e do tipo de componente.

Capacidade de montagem de PCBA para eletrônicos de imagens médicas

Além da fabricação de PCB, a Aisen Electronics fornece serviços de montagem de PCB para fabricantes de imagens médicas.

Nossa capacidade de montagem inclui:

• 01005 componentes em miniatura
• Pacotes BGA de densidade fina
• SMT misto e montagem passante
• Inspeção óptica automatizada (AOI)
• Inspeção por raios X para juntas de solda ocultas

Parâmetros de montagem:

Essa abordagem de fabricação integrada ajuda a reduzir os custos de comunicação entre as etapas de fabricação e montagem de PCB.

Prazo de produção para projetos de CT PCB

Os fabricantes de equipamentos médicos geralmente exigem cronogramas de produção previsíveis para validação de protótipos e produção em massa.

Prazos de entrega típicos:

O tempo real de entrega depende da disponibilidade do material, estrutura do PCB, quantidade e requisitos de teste.

Por que as empresas de imagens médicas escolhem a Aisen Electronics

Selecionar um fornecedor de PCB para equipamentos de TC requer mais do que capacidade de fabricação. O suporte de engenharia, o controle do processo e a consistência da produção influenciam diretamente a confiabilidade do dispositivo médico final.

Aisen Electronics Co., Ltd. oferece suporte aos fabricantes de imagens médicas com:

• Experiência em produção complexa de PCB multicamadas
• HDI e capacidade de interconexão de alta densidade
• Processos de fabricação de impedância controlada
• Serviços completos de PCB e PCBA
• Suporte flexível desde o desenvolvimento de protótipos até a produção em massa

Trabalhamos com fabricantes de equipamentos para desenvolver soluções de PCB que atendam aos requisitos elétricos e mecânicos dos modernos sistemas de imagem por TC.

Perguntas frequentes sobre PCB de tomografia computadorizada de raios X

Que tipo de PCB é usado em scanners de tomografia computadorizada de raios X?

Os tomógrafos normalmente usam PCBs rígidos multicamadas, PCBs HDI e placas de controle especializadas para módulos detectores, unidades de processamento de imagem e sistemas de gerenciamento de energia.

Por que os equipamentos CT exigem projetos de PCB de alta densidade?

Os sistemas CT contêm vários módulos eletrônicos em espaço de instalação limitado. A tecnologia PCB de alta densidade permite que mais canais de sinal e componentes sejam integrados, mantendo o desempenho do roteamento.

Como a qualidade do PCB afeta o desempenho da imagem CT?

O design da PCB influencia a estabilidade da transmissão do sinal, o controle de ruído elétrico e a precisão do processamento de dados. O baixo desempenho da PCB pode afetar a confiabilidade do sistema e a consistência da imagem.

A Aisen Electronics pode fabricar protótipos de CT PCBs?

Sim. Aisen Electronics oferece suporte à produção de protótipos e fabricação em volume com diferentes contagens de camadas, materiais e acabamentos de superfície.

Quais métodos de teste de PCB estão disponíveis?

Os testes incluem testes elétricos, inspeção AOI, inspeção dimensional e verificação do processo de fabricação com base nos requisitos do cliente.

A Aisen Electronics fornece serviços de montagem de PCB?

Sim. Fornecemos montagem de PCBA, incluindo colocação de SMT, inspeção e entrega de placa acabada.

Entre em contato com a Aisen Electronics para fabricação de PCB CT de raios X

Se você estiver desenvolvendo equipamentos de imagens médicas e precisar de soluções de PCB para sistemas de tomografia computadorizada, a Aisen Electronics Co., Ltd. pode fornecer suporte de fabricação com base em seus requisitos elétricos, mecânicos e de produção.

Entre em contato com nossa equipe de engenharia para discutir especificações de PCB, requisitos de protótipo e planos de produção.
