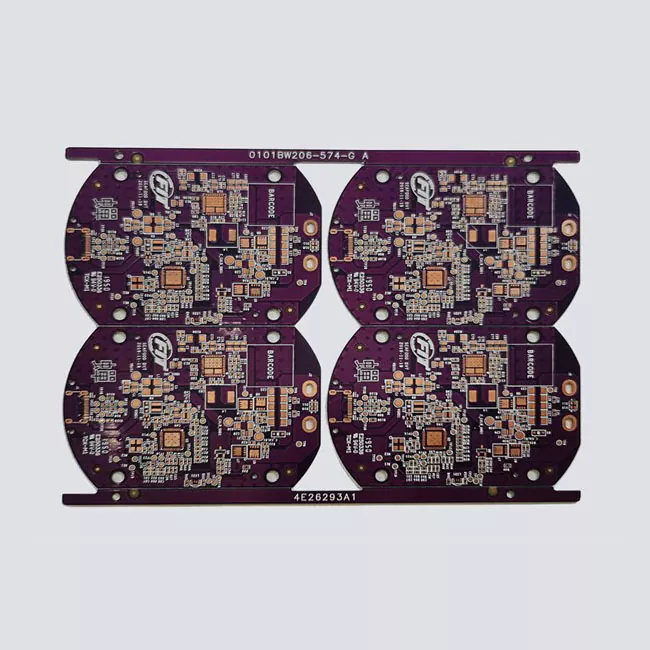

Quando o seu projeto de navegação GPS exige precisão e confiabilidade, escolher a placa GPS de navegação por satélite certa se torna fundamental para sua vitória. Na Shenzhen Aisen Electronics Co., Ltd., nos especializamos na fabricação de PCBs de rota de qualidade premium que controlam tudo, desde estruturas de GPS para automóveis até aplicações de aviação. Nossos formulários de fabricação avançados garantem que seu item transmita excelente julgamento de bandeira e resistência de longo prazo para aplicações de rota de missão crítica.
Os sistemas de navegação por satélite dependem de uma recepção de sinal estável e de um processamento de dados preciso. Um GPS PCB não é apenas uma plataforma de conexão para componentes eletrônicos, mas também uma parte crítica que afeta o desempenho da antena, a qualidade da transmissão de RF e a precisão do posicionamento. Na Aisen Electronics Co., Ltd., fabricamos PCB GPS de navegação por satélite onde estabilidade de sinal, design compacto e confiabilidade a longo prazo são essenciais. Nossa abordagem de fabricação se concentra no controle do desempenho elétrico desde o projeto de empilhamento de PCB até a inspeção final.
Principais tecnologias de PCB para aplicações de navegação por satélite
Integridade do sinal de RF e controle de impedância
Os sistemas GPS e GNSS recebem sinais de satélite extremamente fracos, o que significa que mesmo pequenas perdas de transmissão podem afetar o desempenho do posicionamento.
Nossa fabricação de PCB GPS oferece suporte a projetos de impedância controlada, incluindo requisitos de transmissão de RF de 50Ω comumente usados em circuitos de antenas e receptores. O planejamento adequado do empilhamento, a seleção do material dielétrico e o controle da espessura do cobre ajudam a reduzir a reflexão do sinal e a manter um desempenho de RF consistente.
Para aplicações GPS de alta frequência, trabalhamos com os clientes para otimizar:
Roteamento de rastreamento de RF
Projeto do plano terrestre
Retornar caminhos atuais
Áreas de correspondência de antena
Esses fatores são especialmente importantes para dispositivos de navegação compactos onde o espaço da PCB é limitado.
Projeto de circuito HDI e GPS miniaturizado
Os módulos GPS modernos estão se tornando menores e integrando mais funções, incluindo posicionamento multibanda, comunicação sem fio e interfaces de sensores.
Nossos recursos de PCB HDI permitem que os projetistas obtenham maior densidade de componentes por meio da tecnologia de microvia e estruturas de camadas otimizadas. Isso ajuda a suportar dispositivos GNSS compactos sem sacrificar o desempenho elétrico.
Os recursos típicos incluem:
Estruturas de IDH 1+N+1 e 2+N+2
Micro vias até 0,1 mm
Fabricação de linha fina e espaço
Otimização de roteamento multicamadas
Estas tecnologias são adequadas para equipamentos de navegação portáteis, terminais de rastreamento e módulos de posicionamento incorporados.
Especificações de fabricação de PCB GPS
A Aisen Electronics oferece opções flexíveis de fabricação de acordo com os diferentes requisitos do sistema de navegação.
Item
Capacidade
Contagem de camadas
1-32 camadas
Largura mínima da linha
3mil
Controle de Impedância
±8% de tolerância
Estrutura do IDH
1+N+1 / 2+N+2
Acabamento de superfície
ENIG, OSP, Prata de Imersão
Opções de materiais
Padrão FR4, laminados de alta frequência
Protótipo e produção em volume
Suportado
Considerações de projeto de PCB GPS específicas da aplicação
PCB de navegação automotiva
Os sistemas GPS automotivos operam em ambientes afetados por vibrações, mudanças de temperatura e interferência eletromagnética.
Para aplicações de navegação de veículos, nossos projetos de PCB se concentram em:
Transmissão de sinal estável durante o movimento do veículo
Confiabilidade térmica para operação contínua
Proteção contra umidade ambiental
Compatibilidade com sistemas eletrônicos automotivos
Estas considerações ajudam os módulos GPS a manter um desempenho de posicionamento consistente durante a operação do veículo a longo prazo.
Equipamento de posicionamento marítimo e externo
Os dispositivos GPS marítimos exigem maior resistência ambiental devido à umidade, variação de temperatura e exposição contínua a condições externas.
Os projetos de PCB para essas aplicações normalmente exigem:
Proteção aprimorada contra umidade
Acabamentos de superfície confiáveis
Forte desempenho de junta de solda
Características elétricas estáveis
Dispositivos de rastreamento industrial e posicionamento de IoT
Equipamentos de rastreamento industrial geralmente requerem designs de PCB compactos com longos ciclos operacionais.
Nossas soluções GPS PCB suportam aplicações como:
Terminais de rastreamento de frota
Sistemas de monitoramento de ativos
Dispositivos de posicionamento remoto
Equipamento logístico inteligente
Processo de Fabricação Focado na Confiabilidade Elétrica
Controle de qualidade de PCB desde a seleção do material até o teste final
O desempenho do GPS PCB depende muito da consistência de fabricação. Uma pequena variação na espessura dielétrica, na distribuição do cobre ou na precisão da perfuração pode influenciar as características de RF.
Nosso processo de produção inclui:
Inspeção de materiais recebidos As matérias-primas são verificadas antes da produção para verificar as especificações, incluindo qualidade do laminado, espessura do cobre e conformidade do fornecedor.
Controle do Processo de Produção Durante a fabricação de PCB, parâmetros críticos como precisão de perfuração, alinhamento de camada, espessura de cobre e requisitos de impedância são monitorados.
Testes Elétricos e Funcionais As placas acabadas passam por procedimentos de inspeção, incluindo inspeção AOI, testes elétricos e verificação de aparência antes do envio.
Este processo ajuda a garantir que cada PCB GPS atenda aos requisitos de projeto do cliente antes de entrar na montagem final.
Protótipo para suporte à produção em massa
Diferentes projetos de GPS exigem diferentes abordagens de fabricação. As equipes de engenharia geralmente precisam de uma validação rápida de protótipos antes de passarem para a produção em larga escala.
Aisen Electronics suporta:
Produção de protótipo de PCB para verificação antecipada do projeto
Fabricação em pequenos lotes para testes de mercado
Produção em volume para equipamentos de navegação comercial
Nossa equipe de engenharia pode ajudar na revisão da capacidade de fabricação da PCB, recomendações de empilhamento e otimização do projeto antes do início da produção.
Suporte de engenharia para desenvolvimento de PCB GPS
Projetos bem-sucedidos de GPS PCB exigem mais do que capacidade de fabricação. Durante o desenvolvimento, nossos engenheiros oferecem suporte aos clientes com:
Revisão de layout de PCB
Recomendações de empilhamento
Considerações de projeto de RF
Análise de viabilidade de fabricação
Sugestões de otimização de produção
Isso ajuda a reduzir os riscos de redesenho e melhora a transição do protótipo para a produção.
Por que escolher a Aisen Electronics para fabricação de PCB GPS?
A escolha de um fornecedor de PCB GPS requer a avaliação não apenas da capacidade de fabricação, mas também do conhecimento técnico dos requisitos de comunicação por satélite.
Aisen Electronics Co., Ltd. combina experiência em fabricação de PCB com suporte de engenharia para ajudar os clientes a desenvolver produtos de navegação confiáveis.
Nossas vantagens incluem:
Experiência em fabricação de PCB multicamadas e HDI
Capacidade para projetos de PCB orientados a RF
Suporte flexível desde protótipos até produção em volume
Concentre-se na integridade do sinal e na consistência de fabricação
Trabalhamos com os clientes para construir placas de circuito GPS que atendam aos requisitos práticos de aplicação em sistemas de navegação automotivos, marítimos, industriais e de consumo.
Perguntas frequentes
Que tipo de PCB é comumente usado para módulos GPS?
Os módulos GPS geralmente requerem PCBs multicamadas com impedância controlada e roteamento de RF otimizado. A estrutura do PCB depende do design da antena, dos requisitos de frequência e do tamanho do dispositivo.
Por que o GPS PCB requer controle de impedância?
Os sinais GPS operam em altas frequências e são sensíveis à perda de sinal. A impedância controlada ajuda a manter a transmissão de RF estável entre os circuitos da antena e do receptor.
O GPS PCB pode suportar sistemas GNSS multibanda?
Sim. O PCB GPS de navegação por satélite pode ser projetado para aplicações GNSS multibanda, incluindo sistemas que usam sinais GPS, Galileo, GLONASS e BeiDou.
Quais materiais são adequados para placas de circuito GPS?
A seleção do material depende dos requisitos de frequência. O FR4 padrão pode suportar muitas aplicações, enquanto os laminados de alta frequência são preferidos para desempenho avançado de RF.
Vocês fornecem fabricação de protótipos de PCB GPS?
Sim. Aisen Electronics oferece suporte ao desenvolvimento de protótipos, produção de pequenos lotes e fabricação em grande volume.
Como você testa a qualidade do PCB do GPS?
Os testes podem incluir inspeção AOI, testes elétricos, verificação de impedância e inspeção de qualidade de fabricação de acordo com os requisitos do projeto.
Comece seu projeto de PCB GPS com Aisen Electronics
Se você estiver desenvolvendo equipamentos de navegação, módulos GNSS ou sistemas de posicionamento, a Aisen Electronics Co., Ltd. pode fornecer suporte à fabricação de PCB, desde a validação do protótipo até a produção em massa.
Entre em contato com nossa equipe de engenharia para discutir seus requisitos de PCB GPS, incluindo estrutura de camadas, desempenho de RF, seleção de materiais e planejamento de produção.
