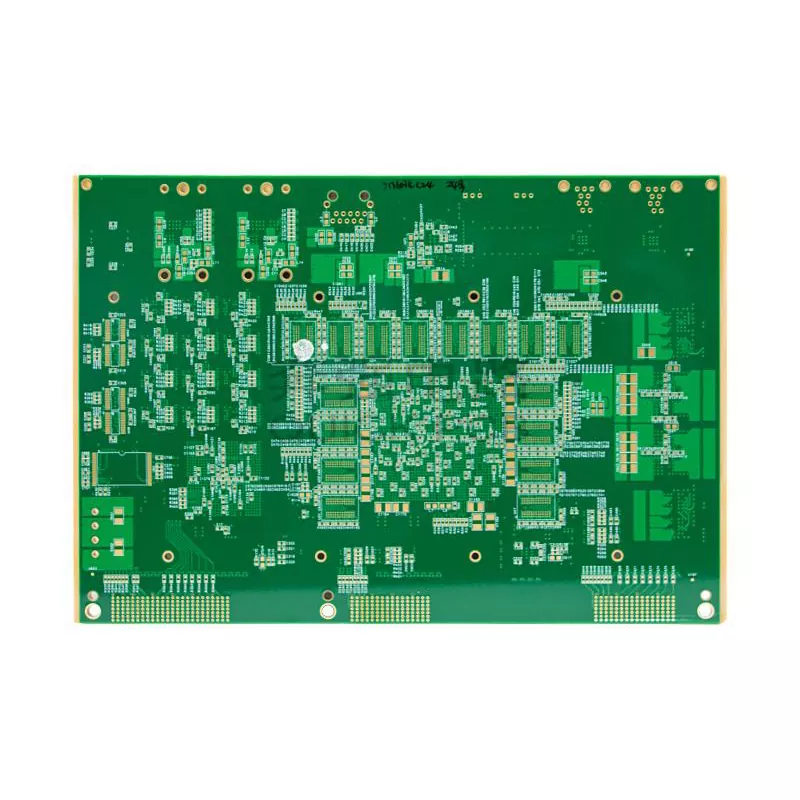

PCB de comunicação de nave espacial

Os sistemas de comunicação de naves espaciais dependem de circuitos eletrônicos estáveis ​​para transmitir comandos, receber sinais e transferir dados de missão entre satélites e estações terrestres. Dentro desses sistemas, o PCB não é apenas uma plataforma de conexão, mas também um componente chave que determina a qualidade do sinal, a eficiência da distribuição de energia e a estabilidade operacional a longo prazo.

desenvolve PCBs de comunicação de naves espaciais para módulos de comunicação via satélite, transceptores de RF, equipamentos de telemetria e unidades de processamento de dados a bordo onde o desempenho elétrico deve permanecer consistente ao longo dos anos de operação.

Ao contrário das placas de circuito industriais convencionais, as PCBs de comunicação de naves espaciais enfrentam desafios de engenharia únicos. Eles devem manter a integridade do sinal sob condições de vácuo, tolerar ciclos de temperatura, suportar vibrações de lançamento e operar sem manutenção física após a implantação.

O papel do PCB nos sistemas de comunicação de naves espaciais

Um sistema de comunicação de nave espacial geralmente contém módulos de antena, circuitos de RF, processadores de sinal, unidades de gerenciamento de energia e interfaces de dados.

A PCB de comunicação fornece o caminho elétrico entre esses componentes.

Durante a operação, os sinais de radiofrequência recebidos são processados ​​através de circuitos de comunicação, convertidos em informações digitais e transmitidos para processadores integrados ou sistemas de comunicação terrestre. Qualquer variação na impedância, no desempenho do material ou na estrutura do circuito pode afetar a eficiência da transmissão e a precisão do sinal.

Por esta razão, o projeto de PCB de comunicação de espaçonaves requer um controle cuidadoso de:

• Transmissão de sinal de alta frequência
• Interferência eletromagnética
• Estabilidade de distribuição de energia
• Consistência de expansão térmica
• Confiabilidade do material a longo prazo

Projeto de PCB de alta frequência para aplicações de comunicação espacial

Os equipamentos de comunicação espacial operam frequentemente em altas frequências, onde mesmo pequenas perdas de sinal podem reduzir a eficiência da comunicação.

Aisen Electronics Co., Ltd. oferece suporte a processos de fabricação de PCB projetados para aplicações de RF e micro-ondas, incluindo roteamento de impedância controlada, design de empilhamento de camadas otimizado e soluções de materiais de baixa perda.

Nossa abordagem de engenharia se concentra em manter características elétricas estáveis ​​por meio de:

Controle preciso de impedância para caminhos de sinal de RF

Projeto otimizado de linha de transmissão

Reflexão de sinal reduzida e perda de inserção

Desempenho dielétrico controlado

Estruturas de aterramento estáveis ​​para redução de EMI

Estas tecnologias ajudam os módulos de comunicação a manter uma transmissão de dados confiável durante a operação do satélite.

Estruturas de PCB multicamadas para eletrônica espacial compacta

Os sistemas eletrônicos de naves espaciais exigem alta funcionalidade em espaços de instalação limitados. A tecnologia PCB multicamadas permite que os engenheiros integrem mais circuitos enquanto mantêm dimensões compactas.

A Aisen Electronics oferece suporte à fabricação de PCB multicamadas de 1 a 32 camadas, incluindo projetos complexos de empilhamento para módulos de comunicação.

A capacidade de fabricação inclui:

• Contagem de camadas PCB: 1-32 camadas
• Tamanho máximo do painel: 650 mm × 750 mm
• Espessura da placa: 0,4 mm-5,0 mm
• Espessura do cobre: ​​até 6 onças
• Tamanho mínimo: 0,1 mm
• Largura/espaçamento mínimo da linha: 3/3mil

Para eletrônicos avançados de satélite que exigem maior densidade de roteamento, as estruturas HDI podem melhorar a eficiência da conexão e, ao mesmo tempo, reduzir o tamanho e o peso da PCB.

Tecnologia HDI para módulos leves de comunicação via satélite

A redução de peso é uma consideração importante no projeto de naves espaciais porque cada grama adicional aumenta o custo de lançamento.

A tecnologia HDI PCB permite que os projetistas criem circuitos de comunicação compactos por meio de microvias a laser, roteamento de linha fina e conexões de camada otimizadas.

Aisen Electronics fornece soluções HDI PCB com suporte para:

• Estruturas 1+N+1
• Estruturas 2+N+2
• Tecnologia de microvia a laser
• Montagem de componentes BGA de passo fino
• Roteamento de sinal de alta densidade

Essas estruturas ajudam os engenheiros a obter módulos de comunicação menores sem sacrificar o desempenho elétrico.

Seleção de materiais para condições de vácuo e temperaturas extremas

Os PCBs de comunicação de naves espaciais operam em ambientes onde a transferência de calor e o controle de temperatura são muito diferentes das aplicações terrestres.

Sem circulação de ar no espaço, os materiais PCB devem manter a estabilidade dimensional durante repetidas mudanças de temperatura.

A seleção do material é baseada nos requisitos da aplicação, como:

• Propriedades dielétricas
• Características de expansão térmica
• Desempenho de frequência
• Estabilidade mecânica

A Aisen Electronics oferece suporte a soluções de materiais adequadas para aplicações de comunicação de alta frequência, ajudando a reduzir os riscos causados ​​pela variação dielétrica e incompatibilidade de expansão térmica.

Projeto de gerenciamento térmico para PCBs de comunicação espacial

Os módulos de comunicação geram calor através de componentes de RF, processadores e circuitos de energia.

Como as espaçonaves não podem confiar nos métodos tradicionais de resfriamento, o design térmico da PCB torna-se importante para manter a operação estável.

As considerações de gerenciamento térmico incluem:

• Distribuição otimizada de cobre
• Estruturas térmicas
• Design de empilhamento de camadas
• Avaliação de compatibilidade de materiais

O design térmico adequado ajuda a reduzir o estresse relacionado à temperatura durante missões de longa duração.

Controle de processo de fabricação para produção de PCB de comunicação espacial

Aisen Electronics Co., Ltd. aplica procedimentos de fabricação controlados para reduzir a variação durante a produção de PCB.

O processo de fabricação inclui:

Inspeção de materiais

Fabricação de camada interna

Perfuração de precisão

Chapeamento de cobre

Imagem de circuito

Inspeção AOI

Acabamento de superfície

Teste elétrico

Inspeção final

Para aplicações de comunicação de espaçonaves, a rastreabilidade da produção e a consistência do processo são essenciais porque os módulos eletrônicos podem operar durante anos sem substituição.

Requisitos de teste para confiabilidade de PCB de comunicação espacial

Antes da integração em equipamentos de comunicação, os PCBs exigem verificação elétrica e de fabricação.

O suporte de teste inclui:

Teste de continuidade elétrica

Teste de resistência de isolamento

Inspeção AOI

Verificação de impedância

Inspeção de qualidade de solda

Avaliação da ciclagem térmica de acordo com os requisitos do projeto

Esses procedimentos de inspeção ajudam a identificar riscos de fabricação antes da montagem da PCB e integração do sistema.

Aplicativos

Aisen Electronics fabrica soluções de PCB usadas em vários eletrônicos de comunicação espacial, incluindo:

Transceptores de comunicação via satélite

Sistemas de telemetria e rastreamento

Módulos de comunicação RF

Unidades de controle de antena

Equipamento de processamento de dados a bordo

Eletrônica de carga útil de comunicação

Cada aplicação requer diferentes estruturas de PCB dependendo da faixa de frequência, requisitos de energia e objetivos da missão.

Suporte de engenharia para desenvolvimento de PCB de comunicação espacial

Os projetos de comunicação espacial geralmente exigem a participação dos fabricantes de PCB durante a fase de projeto.

Aisen Electronics fornece suporte de engenharia, incluindo:

Recomendações de empilhamento de PCB

Assistência na seleção de materiais

Revisão de viabilidade de fabricação

Considerações sobre integridade de sinal

Análise DFM

A comunicação antecipada de engenharia ajuda os clientes a reduzir os riscos de produção e a melhorar a capacidade de fabricação do projeto.

Por que escolher a Aisen Electronics Co., Ltd. para fabricação de PCB de comunicação de naves espaciais

A produção de PCB de comunicação espacial requer experiência tanto na fabricação de PCB quanto em requisitos eletrônicos de alta frequência.

Aisen Electronics Co., Ltd. combina capacidade de fabricação de PCB multicamadas, tecnologia HDI, experiência em controle de impedância e gerenciamento de processos para apoiar projetos de comunicação aeroespacial e por satélite.

Do desenvolvimento de protótipos à produção, trabalhamos com os clientes para desenvolver soluções de PCB que atendam aos requisitos elétricos, mecânicos e ambientais dos sistemas de comunicação espacial.

Perguntas frequentes

Para que é usada uma PCB de comunicação de nave espacial?

Uma PCB de comunicação de nave espacial conecta circuitos de RF, processadores, sistemas de energia e interfaces de comunicação dentro de equipamentos de comunicação por satélite. Ele suporta processamento de sinal, transmissão de dados e funções de controle do sistema.

Por que os PCBs de comunicação de naves espaciais exigem controle de impedância?

Os sinais de comunicação de alta frequência são sensíveis a alterações de impedância. O controle adequado da impedância ajuda a reduzir a reflexão do sinal e a manter o desempenho de transmissão estável.

Quais materiais de PCB são adequados para aplicações de comunicação via satélite?

A seleção do material depende dos requisitos de frequência, condições térmicas e metas de confiabilidade. Materiais de alta frequência e baixa perda são comumente considerados para circuitos de comunicação de RF.

A Aisen Electronics pode fabricar PCBs para naves espaciais HDI?

Sim. Aisen Electronics oferece suporte a estruturas de PCB HDI, incluindo microvias a laser e roteamento de alta densidade para módulos de comunicação compactos.

Você oferece suporte à produção de protótipos e pequenos lotes de PCB?

Sim. Apoiamos o desenvolvimento de protótipos, verificação de engenharia e fabricação de produção de acordo com os requisitos do projeto.

Entre em contato com Aisen Electronics Co., Ltd.

Para projetos de PCB de comunicação de espaçonaves que exigem desempenho de alta frequência, capacidade de fabricação multicamadas e suporte de engenharia, entre em contato com a Aisen Electronics Co., Ltd.
