Resumo do artigo: A PCB do servo motoré uma plataforma eletrônica crítica dentro de modernos equipamentos de servoacionamento e controle de movimento. Deve gerenciar simultaneamente a distribuição de energia, sinais de feedback, comunicação, circuitos de comutação, cargas térmicas e interferência eletromagnética. Quando a PCB é mal projetada ou fabricada, podem ocorrer problemas como operação instável do motor, erros de posicionamento, calor excessivo, falhas de comunicação e paralisação inesperada do equipamento. Este artigo explica como funciona uma PCB de servo motor, quais fatores de projeto determinam a confiabilidade, como os materiais e as estruturas de camadas devem ser selecionados, quais processos de fabricação são mais importantes e como os fabricantes podem reduzir os riscos técnicos e de produção. Também explica como Shenzhen Aisen Electronics Co., Ltd. suporta requisitos personalizados de Servo Motor PCB e PCBA para automação industrial, robótica, equipamentos CNC, máquinas semicondutoras e outras aplicações de movimento de precisão.
Índice
- O que é uma PCB de servomotor?
- Por que o PCB é tão importante em um sistema servo motor?
- Quais funções uma PCB de servo motor executa?
- Quais fatores de projeto determinam a confiabilidade da PCB do servo motor?
- Como os materiais de PCB devem ser selecionados?
- Como uma PCB de servo motor pode gerenciar o calor?
- Como a integridade do sinal e a EMC podem ser melhoradas?
- Como é fabricada uma PCB de servo motor confiável?
- Quais testes uma PCB de servo motor deve ser submetida?
- Onde os PCBs do servo motor são usados?
- Como os compradores podem selecionar o fabricante certo de PCB de servo motor?
- Por que escolher Shenzhen Aisen Electronics Co., Ltd.?
- Perguntas frequentes
- Conclusão

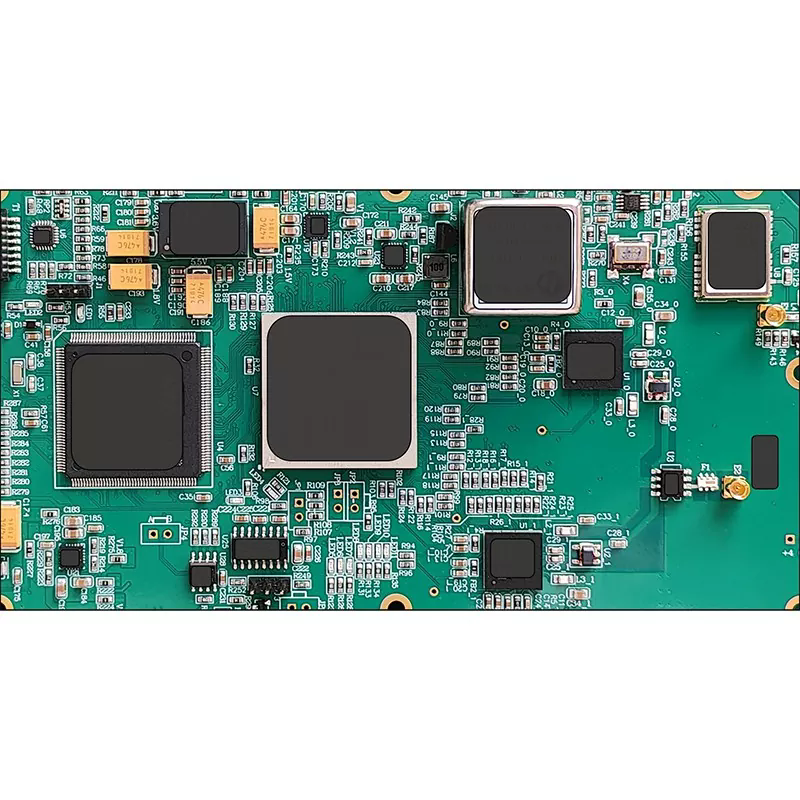

1. O que é uma PCB de servo motor?
Um Servo Motor PCB é uma placa de circuito impresso especializada desenvolvida para servo drives, servo controladores, unidades de controle de motor e sistemas de movimento de precisão. Ao contrário de uma PCB de controle de uso geral, ela geralmente precisa lidar com os requisitos simultâneos de transmissão de energia de alta corrente, comutação rápida, sinais de feedback sensíveis, interfaces de comunicação, gerenciamento térmico e compatibilidade eletromagnética.
Em um sistema servo típico, o motor é apenas uma parte da arquitetura completa de controle de movimento. O controlador determina o movimento desejado, o servoacionamento processa informações de controle e fornece energia elétrica ao motor, enquanto um codificador ou outro dispositivo de feedback relata continuamente a posição, velocidade ou status operacional do motor. O PCB fornece a infraestrutura elétrica que permite que essas diferentes funções funcionem juntas.
Isso torna o desempenho do PCB diretamente relevante para a precisão do movimento e a estabilidade do sistema. Uma placa de circuito com capacidade de corrente inadequada pode superaquecer. Sinais do codificador mal roteados podem se tornar suscetíveis a interferências. O isolamento insuficiente entre os circuitos de alimentação e de controle pode criar ruído elétrico. Juntas de solda fracas ou materiais inadequados podem reduzir a confiabilidade durante a operação industrial contínua.
Por esse motivo, a fabricação de PCB de servo motor requer mais do que simplesmente reproduzir um padrão de circuito. A placa deve ser projetada de acordo com as condições elétricas, mecânicas, térmicas e ambientais do equipamento final.
2. Por que o PCB é tão importante em um sistema servo motor?
Os servossistemas são projetados para movimentos controlados e repetíveis. Aplicações como posicionamento robótico, usinagem CNC, montagem automatizada, fabricação de semicondutores e manuseio preciso de materiais podem exigir rápida aceleração, desaceleração, mudanças frequentes de direção e feedback contínuo.
Durante essas operações, o PCB pode sofrer estresse elétrico e térmico substancial. A placa deve manter conexões estáveis mesmo quando a corrente muda rapidamente e os componentes de comutação geram calor e ruído eletromagnético.
Uma PCB de servo motor bem projetada ajuda a resolver vários pontos problemáticos comuns do cliente:
- Instabilidade inesperada do motor:A distribuição adequada de energia e o roteamento de sinal ajudam a manter um comportamento elétrico consistente.
- Erros de posicionamento:O roteamento controlado e o aterramento apropriado podem proteger os sinais do codificador e de feedback contra interferências.
- Problemas térmicos:Cobre pesado, vias térmicas, planos de cobre e materiais apropriados podem melhorar a transferência de calor.
- Interrupções de comunicação:A impedância adequada e a separação de sinal suportam interfaces de comunicação industrial confiáveis.
- Inconsistência de produção:Os processos controlados de fabricação e inspeção reduzem as variações entre lotes.
- Ciclos de desenvolvimento longos:A revisão inicial da engenharia pode identificar problemas de fabricação antes do início da produção.
A PCB, portanto, atua como um elo crítico entre energia elétrica, lógica de controle, dispositivos de feedback e sistemas de comunicação externos.
3. Quais funções uma PCB de servo motor executa?
A arquitetura exata varia de acordo com o tipo de motor, topologia do inversor, tensão, corrente, protocolo de comunicação e requisitos do equipamento. No entanto, um Servo Motor PCB geralmente executa várias funções interconectadas.
| Função PCB | Objetivo Primário | Preocupação com confiabilidade |
|---|---|---|
| Distribuição de energia | Transfere energia elétrica para acionar circuitos e componentes relacionados ao motor | Densidade atual e aumento de temperatura |
| Controle Motor | Suporta circuitos de comutação e controle | Ruído de comutação e estresse elétrico |
| Processamento de Feedback | Processa informações do codificador e do sensor | EMI e integridade do sinal |
| Comunicação | Conecta drives com controladores e redes industriais | Ruído, impedância e aterramento |
| Gestão Térmica | Transfere o calor para longe dos componentes de alta potência | Pontos quentes e degradação de materiais |
Como essas funções estão interconectadas, as decisões de layout da PCB tomadas em uma área podem afetar o desempenho de outra. Um traço de energia, por exemplo, não deve ser considerado independentemente do circuito de realimentação de baixo nível próximo.
4. Quais fatores de projeto determinam a confiabilidade da PCB do servo motor?
O projeto confiável da PCB do servo motor começa com a compreensão das condições reais de operação, em vez de selecionar uma especificação de placa padrão. Vários parâmetros de engenharia merecem atenção especial.
Capacidade de carga atualé uma das primeiras considerações. A largura do traço, a espessura do cobre, a estrutura plana, a configuração e a seleção do conector devem corresponder à corrente operacional esperada e às condições transitórias.
Empilhamento de camadasé igualmente importante para conselhos complexos. A construção multicamadas pode fornecer energia dedicada e planos de aterramento, melhorar a densidade de roteamento, encurtar caminhos de retorno e criar melhor separação entre circuitos sensíveis e de alta potência.
Roteamento de feedbackmerece tratamento especial porque os sinais do codificador podem ser significativamente mais sensíveis a interferências do que os circuitos de potência. Caminhos de sinal mais curtos, planos de referência apropriados, roteamento controlado e estratégias de aterramento eficazes podem ajudar a manter a qualidade do sinal.
Restrições mecânicastambém deve ser considerado. Os servo-drives podem ter dimensões de gabinete, localizações de conectores, requisitos de furos de montagem e limitações de altura de componentes rígidos. Uma PCB eletricamente correta, mas mecanicamente incompatível, ainda pode causar reprojetos dispendiosos.
Para aplicações exigentes, os engenheiros devem avaliar:
- Tensão e corrente operacional
- Condições de carga de pico e contínua
- Frequência de comutação
- Temperaturas ambiente e dos componentes
- Arquitetura de feedback motor
- Protocolos de comunicação
- Dimensões da placa e requisitos de montagem
- Vida útil esperada
- Quantidade de produção
- Inspeção e testes necessários
5. Como os materiais de PCB devem ser selecionados?
A seleção do material deve ser baseada no ambiente operacional real e nos requisitos elétricos, em vez de simplesmente escolher o substrato de menor custo.
| Material ou Estrutura | Vantagem Típica | Aplicação potencial |
|---|---|---|
| Padrão FR-4 | Desempenho elétrico e mecânico equilibrado | Servo controle industrial geral |
| FR-4 de alto TG | Resistência térmica melhorada | Equipamento de alta temperatura |
| PCB de cobre pesado | Maior capacidade de transporte de corrente | Acionamentos de motor com uso intensivo de energia |
| PCB à base de alumínio | Dissipação de calor aprimorada | Projetos termicamente exigentes |
| Material de alta frequência | Características elétricas controladas de alta velocidade | Seções de comunicação de alta velocidade |
A seleção do material também deve levar em conta as características dielétricas, o desempenho térmico, a estabilidade mecânica, a espessura da placa, os requisitos de cobre e o processo de fabricação pretendido.
6. Como uma PCB de servo motor pode gerenciar o calor?
O gerenciamento térmico é uma consideração importante na servoeletrônica porque dispositivos de comutação, semicondutores de potência, elementos resistivos e outros componentes podem gerar calor substancial durante a operação contínua.
A temperatura excessiva pode acelerar o envelhecimento do material, aumentar a tensão dos componentes, alterar as características elétricas e reduzir a confiabilidade a longo prazo. Portanto, o projeto térmico precisa começar na fase de layout da PCB.
As abordagens comuns incluem:
- Aumentando a espessura do cobre:O cobre mais pesado pode suportar correntes mais altas e distribuir o calor de maneira mais eficaz.
- Usando vias térmicas:As vias podem transferir calor entre as camadas do PCB e em direção a um caminho térmico adequado.
- Criando grandes áreas de cobre:Planos de cobre adequados podem ajudar a espalhar o calor e reduzir pontos quentes localizados.
- Otimizando o posicionamento dos componentes:Os componentes de alta potência devem ser posicionados tendo em mente o comportamento térmico e o fluxo de ar.
- Selecionando materiais apropriados:Substratos de alto TG ou especializados podem ser apropriados para aplicações em temperaturas elevadas.
- Equilibrando a distribuição de cobre:O equilíbrio adequado do cobre pode ajudar a melhorar a consistência da fabricação e a estabilidade da placa.
O desempenho térmico deve ser avaliado juntamente com o gabinete, método de resfriamento, fluxo de ar, seleção de componentes e ciclo de trabalho esperado. Um PCB não pode compensar sozinho uma estratégia inadequada de resfriamento no nível do sistema.
7. Como a integridade do sinal e a EMC podem ser melhoradas?
Os sistemas servo contêm dois ambientes elétricos fundamentalmente diferentes: circuitos de comutação e potência de alta energia e circuitos de controle e feedback de baixo nível. Manter esses domínios adequadamente organizados é essencial.
O feedback do encoder, os sinais dos sensores, CAN, RS485, Ethernet industrial e outras interfaces de comunicação podem ser afetados por ruídos de comutação e caminhos de corrente de retorno desfavoráveis.
Várias práticas de PCB podem ajudar a reduzir esses riscos:
- Separe o roteamento de sinal sensível dos caminhos de comutação de alta corrente.
- Forneça planos de referência apropriados para sinais críticos.
- Mantenha os loops de corrente de alta frequência compactos.
- Use estratégias adequadas de aterramento e caminho de retorno.
- Controle a impedância onde a interface exigir.
- Minimize vias e descontinuidades desnecessárias em caminhos de alta velocidade.
- Posicione os componentes de filtragem e proteção próximos às interfaces relevantes.
- Revise o posicionamento do conector para reduzir acoplamentos desnecessários.
Essas técnicas não eliminam todos os problemas de EMC porque o comportamento eletromagnético final também depende do cabeamento, dos conectores, do projeto do gabinete, do aterramento, das características do motor e da instalação do sistema. No entanto, uma PCB cuidadosamente projetada fornece uma base sólida para um desempenho confiável no nível do sistema.
8. Como é fabricada uma PCB de servo motor confiável?
A qualidade de fabricação pode ser tão importante quanto o projeto original do circuito. Um layout tecnicamente excelente ainda pode falhar se a perfuração, o registro da camada, o revestimento de cobre, a soldagem ou a inspeção forem mal controlados.
Um processo de produção controlado geralmente inclui as seguintes etapas:
- Revisão de engenharia:Arquivos Gerber, especificações, empilhamento, lista técnica, desenhos e requisitos especiais são verificados antes da produção.
- Preparação de materiais:Os materiais de substrato e cobre são selecionados de acordo com as especificações aprovadas.
- Formação de circuito de camada interna:A imagem e a gravação criam os padrões de circuito interno necessários para placas multicamadas.
- Laminação de camadas:As camadas internas são coladas sob temperatura e pressão controladas.
- Perfuração CNC:Os furos passantes e vias são produzidos de acordo com os dados de engenharia.
- Chapeamento de cobre:O cobre condutor é depositado para estabelecer conexões confiáveis entre camadas.
- Processamento da camada externa:Circuitos externos são formados e inspecionados.
- Máscara de solda e acabamento superficial:São aplicados acabamentos de contato e proteção adequados.
- Testes elétricos:A continuidade e o isolamento são verificados conforme necessário.
- Inspeção final:Dimensões, aparência, mão de obra e requisitos específicos do cliente são verificados.
Para projetos complexos de PCB de servomotor, a revisão de engenharia antes da produção em massa é particularmente valiosa. Problemas potenciais envolvendo largura de traço, tamanho do furo, estruturas térmicas, folgas de componentes ou empilhamento muitas vezes podem ser identificados antes de se tornarem problemas de produção.
9. Quais testes uma PCB de servo motor deve ser submetida?
Os requisitos de teste dependem da função da placa e das especificações do cliente. Uma combinação de inspeção automatizada, testes elétricos e verificação dimensional pode fornecer um controle de produção mais forte do que apenas a inspeção visual.
| Inspeção ou Teste | O que ajuda a verificar |
|---|---|
| AOI | Padrão de circuito e defeitos visuais relacionados à montagem |
| Teste de sonda voadora | Conectividade elétrica e potenciais circuitos abertos ou curtos |
| Teste Elétrico | Continuidade e isolamento de acordo com os requisitos |
| Inspeção Dimensional | Dimensões da placa, posições dos furos e conformidade mecânica |
| Inspeção de aparência | Qualidade de superfície e mão de obra de fabricação |
| Teste Funcional | Operação específica do sistema quando o teste PCBA está incluído |
Para produtos PCB de servomotor montados, a verificação funcional pode ser particularmente útil porque avalia a placa em relação ao comportamento operacional pretendido, em vez de apenas verificar conexões elétricas individuais.
10. Onde os PCBs do servo motor são usados?
A tecnologia Servo Motor PCB é relevante sempre que é necessário movimento preciso, repetível e controlado eletronicamente. As aplicações típicas incluem:
- Automação industrial:Servo drives, equipamentos de produção automatizados, sistemas de transporte e controladores de movimento.
- Robótica:Braços robóticos, equipamentos guiados automaticamente, plataformas de posicionamento e automação colaborativa.
- Máquinas CNC:Máquinas-ferramentas que exigem movimentos coordenados e precisos.
- Equipamento semicondutor:Sistemas de processamento, inspeção, manuseio e posicionamento de precisão de wafers.
- Automação médica:Equipamentos automatizados e mecanismos de precisão que exigem movimento controlado.
- Máquinas de embalagem:Movimento sincronizado de alta velocidade e posicionamento preciso.
- Fabricação inteligente:Sistemas de produção inteligentes que integram controle de movimento e comunicação industrial.
- Instrumentos de precisão:Equipamento onde a repetibilidade e a precisão do feedback são essenciais.
A arquitetura exata da PCB deve sempre corresponder às especificações elétricas e às condições ambientais do equipamento, em vez de presumir que um design de placa universal se adequará a cada aplicação de servo.
11. Como os compradores podem selecionar o fabricante certo de PCB de servo motor?
Escolher um fornecedor com base apenas no preço cotado do PCB pode criar custos ocultos posteriormente. Para aplicações servo, os compradores devem avaliar a capacidade de engenharia, consistência de fabricação, recursos de teste, opções de materiais e escalabilidade de produção.
Uma lista de verificação prática de avaliação de fornecedores inclui:
- Experiência com aplicações industriais e de PCB de controle de movimento
- Capacidade de fabricar placas de circuito multicamadas
- Capacidade para projetos de cobre pesado quando necessário
- Experiência de roteamento HDI ou de alta densidade para produtos compactos
- Opções adequadas de materiais e acabamentos de superfície
- Suporte de engenharia antes da produção
- AOI e capacidade de testes elétricos
- Opções de montagem de PCBA e testes funcionais
- Suporte à produção de protótipos e pequenos lotes
- Capacidade escalável para produção em volume
- Procedimentos documentados de gerenciamento de qualidade
- Comunicação clara durante mudanças de engenharia
Também é útil fornecer informações técnicas completas durante a cotação. Arquivos Gerber, dados de BOM, requisitos de empilhamento, desenhos de montagem, dimensões de placas, requisitos de cobre, acabamento superficial, condições operacionais e requisitos de teste podem ajudar um fabricante a fornecer uma avaliação técnica mais precisa.
12. Por que escolher Shenzhen Aisen Electronics Co., Ltd.?
Shenzhen Aisen Electronics Co., Ltd.fornece fabricação personalizada de PCB e PCBA para aplicações eletrônicas exigentes. Suas soluções Servo Motor PCB são destinadas a automação industrial, robótica, máquinas CNC, equipamentos semicondutores e aplicações de controle de movimento de precisão.
A abordagem de fabricação combina fabricação de PCB, revisão de engenharia, montagem, fornecimento de componentes, inspeção e testes. Essa estrutura integrada pode ajudar os clientes a reduzir a coordenação entre vários fornecedores e a manter maior consistência desde o desenvolvimento de protótipos até a produção em volume.
| Capacidade | Suporte disponível |
|---|---|
| Estrutura da camada PCB | Soluções de PCB de camada única através de multicamadas |
| Tecnologia especial de PCB | Opções HDI, cobre pesado, alta frequência, à base de alumínio e rígido-flex |
| Espessura do Cobre | Estruturas de cobre personalizadas para aplicações que exigem muita corrente |
| Acabamento de superfície | Opções ENIG, HASL, OSP, prata de imersão e lata de imersão |
| Conjunto | SMT, montagem passante, fornecimento de componentes e serviços PCBA |
| Teste | AOI, sonda voadora, verificação elétrica e funcional conforme requisitos |
Para projetos que envolvem controle de motor de alta corrente, roteamento multicamadas compacto, sinais de feedback sensíveis ou condições térmicas exigentes, a comunicação antecipada entre o fabricante da PCB e a equipe de projeto pode ser particularmente valiosa.
Em vez de tratar a fabricação como a etapa final após a conclusão do projeto, os clientes podem envolver o fabricante da PCB durante a revisão de engenharia. Essa abordagem pode revelar possíveis problemas de fabricação, melhorar a seleção de materiais, otimizar estruturas de empilhamento e reduzir iterações desnecessárias de protótipos.
13. Perguntas frequentes
Para que é usado um PCB de servo motor?
Uma PCB de servo motor é usada dentro de servo drives e equipamentos de controle de movimento para suportar distribuição de energia, controle de motor, processamento de feedback, comunicação, gerenciamento de sinal e outras funções eletrônicas necessárias para a operação controlada do motor.
O que torna uma PCB de servo motor diferente de uma PCB de controle padrão?
As PCBs de servomotores geralmente precisam acomodar mudanças rápidas de corrente, ruído de comutação, estresse térmico, feedback sensível do codificador e comunicação em tempo real. Seu layout elétrico e seleção de materiais exigem, portanto, maior atenção à integridade da energia, integridade do sinal, gerenciamento térmico e compatibilidade eletromagnética.
Um Servo Motor PCB pode usar uma estrutura multicamadas?
Sim. A construção multicamadas é frequentemente útil para servoeletrônicos complexos porque fornece espaço de roteamento adicional e permite que estruturas de energia, aterramento e sinal sejam organizadas de maneira mais eficaz.
Quando o cobre pesado deve ser considerado?
O cobre pesado pode ser apropriado quando a placa precisa transportar corrente relativamente alta ou gerenciar cargas térmicas significativas relacionadas à energia. A espessura necessária do cobre deve ser determinada a partir da corrente real, da geometria do traço, do aumento da temperatura e da construção da PCB.
Como os sinais do codificador podem ser protegidos contra interferências?
O planejamento cuidadoso da camada, a separação de sinais, o aterramento apropriado, os caminhos de retorno controlados, os circuitos compactos de alta corrente e a proteção de interface adequada podem ajudar a reduzir a interferência. O projeto EMC em nível de cabo e sistema também deve ser considerado.
Pode Shenzhen Aisen Electronics Co., Ltd. fornecer PCBA e também PCBs simples?
Sim. Shenzhen Aisen Electronics Co., Ltd. fornece fabricação de PCB junto com montagem SMT, montagem passante, fornecimento de componentes, inspeção e testes para projetos que exigem uma solução PCBA integrada.
Quais informações devem ser fornecidas ao solicitar um orçamento de PCB de servo motor?
Informações úteis incluem arquivos Gerber, BOM, dimensões de PCB, contagem de camadas, espessura de cobre, espessura da placa, requisitos de material, acabamento superficial, empilhamento, desenhos de montagem, informações de componentes, volume anual e quaisquer requisitos elétricos ou ambientais especiais.
Os PCBs do servo motor podem ser personalizados para diferentes sistemas de motor?
Sim. A estrutura da PCB, o material, a espessura do cobre, a contagem de camadas, a estratégia de roteamento, os conectores, o design térmico e a configuração da montagem podem ser adaptados aos requisitos de diferentes servo-drives e sistemas de controle de movimento.
14. Conclusão
Um Servo Motor PCB confiável é muito mais do que um transportador para componentes eletrônicos. É uma plataforma elétrica cuidadosamente projetada que deve coordenar requisitos de potência, controle, feedback, comunicação, gerenciamento térmico e mecânicos em um ambiente exigente de controle de movimento.
Os fatores mais importantes incluem arquitetura de PCB apropriada, capacidade de corrente suficiente, design térmico eficaz, roteamento de sinal controlado, materiais adequados, conexões confiáveis entre camadas, consistência de fabricação e inspeção abrangente. Quando esses elementos são considerados em conjunto, o PCB pode fornecer uma base mais sólida para uma operação servo precisa e estável.
Para fabricantes de equipamentos, integradores de automação, empresas de robótica, construtores de máquinas CNC e outros desenvolvedores de eletrônicos industriais, a seleção de um parceiro de fabricação experiente pode reduzir o risco de desenvolvimento e melhorar a consistência da produção.Shenzhen Aisen Electronics Co., Ltd.suporta projetos personalizados de Servo Motor PCB e PCBA, desde avaliação de engenharia e produção de protótipos até montagem, teste e fabricação em volume.
